请大师帮忙看一下如图所示插装阀啥意思

iversong · 发表于 2016-1-23 19:38:51

请大师帮忙看一下如图所示插装阀表示什么

iversong · 发表于 2016-1-23 19:45:02

RE: 请大师帮忙看一下如图所示插装阀啥意思

如图所示，请教大师解答，谢谢

RE: 请大师帮忙看一下如图所示插装阀啥意思

十年之冰 · 发表于 2016-1-23 20:49:38

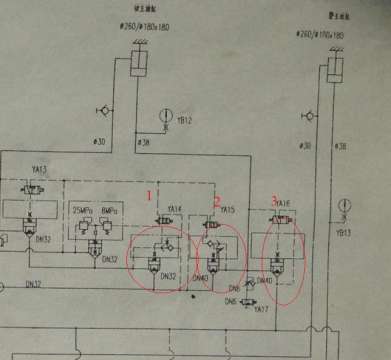

带实心三角的是有V型槽的阀芯，缓冲作用，后边的阻尼也是降低插装阀的响应速度，你搜一下插装阀国标就知道了

十年之冰 · 发表于 2016-1-23 20:51:13

对了第一个图左右两个插装阀上边那个是限位，可以设定开启高度的

十年之冰 · 发表于 2016-1-23 20:52:30

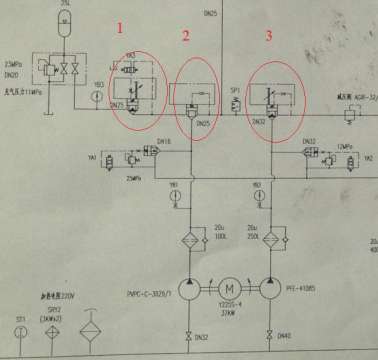

第二张上边单向阀的那个是个梭阀，控制压力选择用，这些你搜国标都有的

艾叶 · 发表于 2016-1-23 21:56:53

图1，这是一台2连泵。阀1相当是一个液控单向阀，给蓄能器冲压的。阀2,3.是单向阀，当系统工作时，1,2，号泵同时向系统供油，当压力超过2号泵卸荷压力是，2号泵卸荷阀开启，，泄压，有一号泵供高压油。不知对不对，多指教

iversong · 发表于 2016-1-23 22:29:11

艾叶发表于 2016-1-23 21:56
图1，这是一台2连泵。阀1相当是一个液控单向阀，给蓄能器冲压的。阀2,3.是单向阀，当系统工作时，1,2，号泵 ...

图2怎么解，谢谢

Hliyeya · 发表于 2016-1-24 09:56:29

第一图的2.3.是减压阀原理

艾叶 · 发表于 2016-1-24 21:00:20

能把图2全图发一下
