求助：看不懂这个部分

东兴有液压 · 发表于 2016-2-26 10:50:51

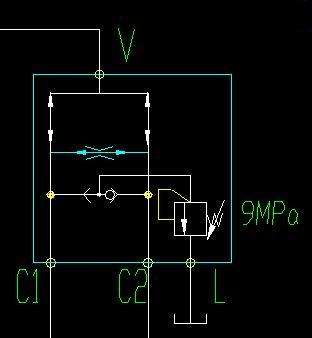

各路大神帮忙看看，这部分的原理作用是什么？

这部分的作用原理？

lo17901 · 发表于 2016-2-26 11:31:26

C1,C2油路是通往2个油缸的吗？

东兴有液压 · 发表于 2016-2-26 11:39:09

lo17901 发表于 2016-2-26 11:31
C1,C2油路是通往2个油缸的吗？

V是压力油，C1，C2通向两个对称的油缸

zhangxh2016 · 发表于 2016-2-26 13:37:36

图片不全，信息不够。

ziying214 · 发表于 2016-2-26 16:16:35

C1C2是接油缸的吗？

lo17901 · 发表于 2016-2-26 16:41:14

东兴有液压发表于 2016-2-26 11:39
V是压力油，C1，C2通向两个对称的油缸

那应该是分流集流阀。起同步作用的。

lygbeyondgod · 发表于 2016-2-26 16:45:08

分流集流，正确在液压上解决两个液压缸的同步问题，那个溢流阀起到安全保护作用。

东兴有液压 · 发表于 2016-2-27 10:16:41

lygbeyondgod 发表于 2016-2-26 16:45
分流集流，正确在液压上解决两个液压缸的同步问题，那个溢流阀起到安全保护作用。

多谢大神，我也想到同步作用，就是没见过类似结构

游勇 · 发表于 2016-2-27 10:43:52

只要选液压缸的其中一个终点作每个工作周期的终点，那个溢流阀可用来修正同步误差。

lygbeyondgod · 发表于 2016-2-29 09:43:09

游勇发表于 2016-2-27 10:43
只要选液压缸的其中一个终点作每个工作周期的终点，那个溢流阀可用来修正同步误差。

你说的对，这个溢流阀确实是起到同步矫正的作用，我之前的理解有误，谢谢！
