关于液压系统建模的键合图看不懂求教

QQ303336837 · 发表于 2016-3-3 17:10:40

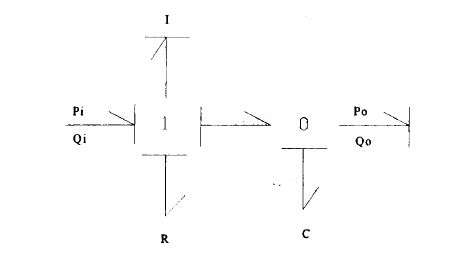

请教各位大神谁懂这几个图的原理，能为小弟解答一下。小弟万分感谢。急急急~~~~谢谢各位好心人了

关于液压系统建模的键合图看不懂求教

seahaven · 发表于 2016-3-4 14:23:57

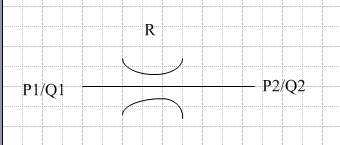

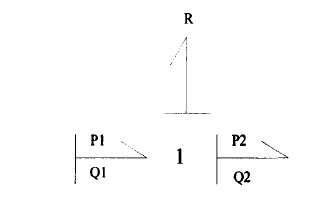

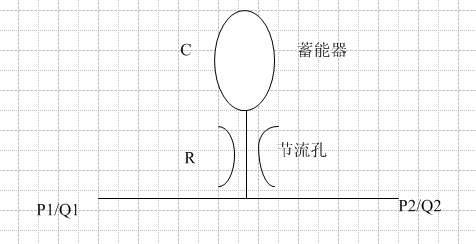

第一个比较基本:

（1）

;

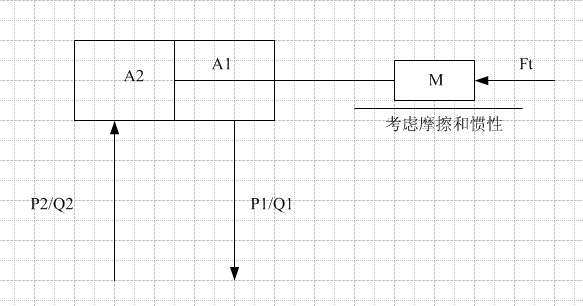

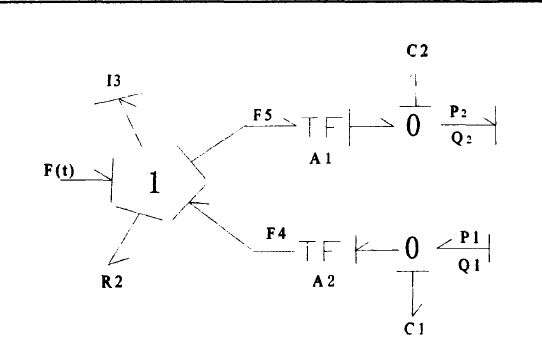

第二个就是一个油缸带负载：

（2）

；
除了最后一个，其余都比较基础，可以看看相关书籍；

瑞雯 · 发表于 2016-3-5 11:24:58

seahaven 发表于 2016-3-4 14:23
第一个比较基本:
;
第二个就是一个油缸带负载：

你好，可以麻烦你给我推荐一本书籍给我参考一下怎么看懂这个图的原理吗，谢谢了。衷心的感谢你

seahaven · 发表于 2016-3-5 18:47:20

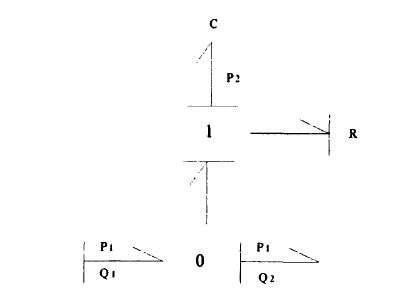

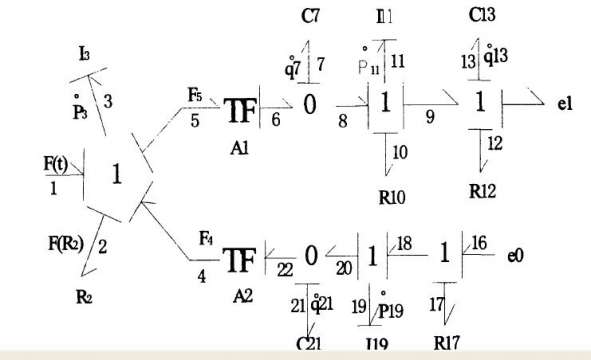

3:

3

;

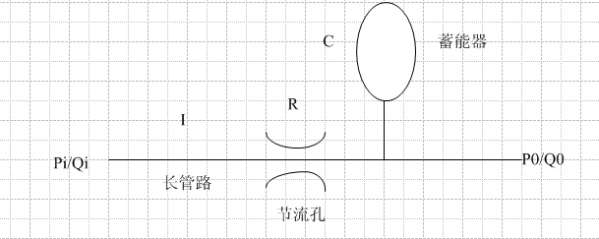

4:

4

;

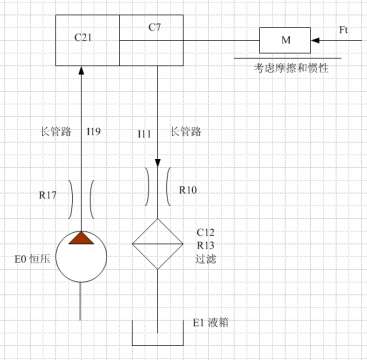

5:

5

;
属于稍微简单的键合图，涉及的元件很少。

seahaven · 发表于 2016-3-5 19:12:41

液压控制系统的设计与动态分析
系统动力学—应用键合图方法
