请教大侠们指导液压阀的问题

[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\1020507354\QQ\WinTemp\RichOle\{U5[$@[2NQ_LKB[ZUB}DL@8.png[/img]
请问各位师傅：

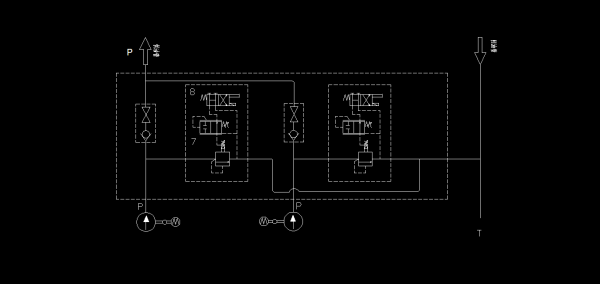

1、图中件7 和件8的作用？

请教大侠们指导液压阀的问题

2、整个阀块的作用？

7\8阀画的有问题，首先溢流阀应该是內泄先导式的画法，其次是2通流量阀的画法不准确，个人认为该阀在这里没有什么作用（低压待机？）。该功能阀块功能比较混乱，可能是外控式1级压力的先导式溢流阀，也可能是可以调整待机压力的溢流阀。

电磁卸荷阀，断电时卸荷，带电时可以进行调压。

1、控制油源来自哪里？图中没有任何显示
     控制油源应该来自外执行机构或阀的P口
2、图中展示的是定量泵系统，溢流阀应该是一直打开的。
     两个泵的卸油路最好相互独立，至少要出阀块后再软管合流，这样可以避免共振。

推测：设计用意是采用开式定量系统，由外负载决定溢流阀的溢流压力，尽可能降低溢流能耗；建议学习一下定量系统的负载敏感原理

作用是安全阀，7是液控单向阀，用于控制压力有的通断。8是电磁换向阀。不知对不对多指教。

电磁溢流阀。回油可接单向阀再合一处。阀7作用不明，请高手指点！

一般7号阀是用于防爆喉的，在楼主的应用上根本设需要。简单一点的可选用下图方案代替：
