AMEsim中电磁换向阀怎么换向啊,如何设置设置信号源???

  [复制链接]
发表于 2016-3-17 00:33:21 | 显示全部楼层 |阅读模式

AMEsim中电磁换向阀怎么换向啊,如何设置设置信号源???

AMEsim中电磁换向阀怎么换向啊,如何设置设置信号源???

AMEsim中电磁换向阀怎么换向啊,如何设置设置信号源???

AMEsim中电磁换向阀怎么换向啊,如何设置设置信号源???

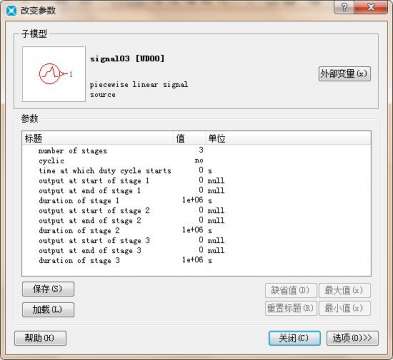

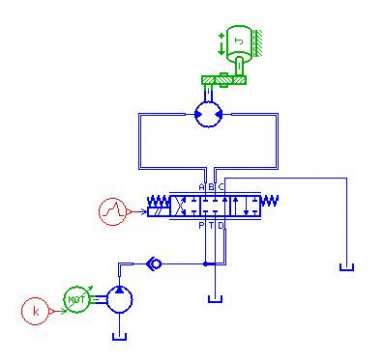

各位大神,我做的是一个液压回转系统,现在要给定一个信号给换向阀,使其能在设定的时间里推动阀芯,比如0-10s,阀左位进油,马达正转,10-20s,中位进油,马达制动,20-30s,右位进油,马达反转。请问图二里面各项参数要怎么设置????
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:13
发表于 2016-3-17 14:12:47 | 显示全部楼层
0-10s设置1,10-20s设置0,20-30s设置-1
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-17 14:33:04 | 显示全部楼层
1,0,-1具体是在哪里设置啊?刚刚接触这个软件求解答
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-17 14:35:43 | 显示全部楼层
ccj_hly 发表于 2016-3-17 14:12
0-10s设置1,10-20s设置0,20-30s设置-1


1,0,-1具体是在哪里设置啊?
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:13
发表于 2016-3-17 15:17:23 | 显示全部楼层
3个阶段,每一个阶段设一个值,每阶段时间e+06改为10s,
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-17 15:30:36 | 显示全部楼层
ccj_hly 发表于 2016-3-17 15:17
3个阶段,每一个阶段设一个值,每阶段时间e+06改为10s,

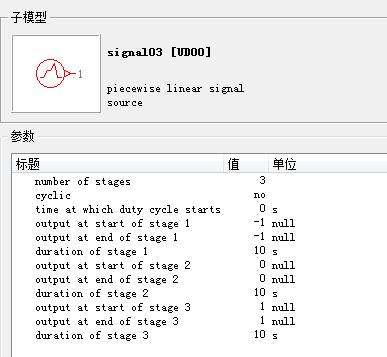

这样子设置对吗?
回复 支持 反对

使用道具 举报

发表于 2016-4-17 10:32:04 | 显示全部楼层
问题解决了么 楼主
回复 支持 反对

使用道具 举报

发表于 2018-4-17 08:57:37 | 显示全部楼层
这破论坛迟早药丸
回复 支持 反对

使用道具 举报

发表于 2019-12-25 13:10:16 来自手机 | 显示全部楼层
怎么看答案啊 我想看怎么解决的问题怎么看
回复 支持 反对

使用道具 举报

发表于 2021-5-14 01:20:40 来自手机 | 显示全部楼层
连接正弦波可以换向不
回复 支持 反对
