原理图看不懂~大神过来帮忙

whx-002 · 发表于 2016-3-23 11:25:29

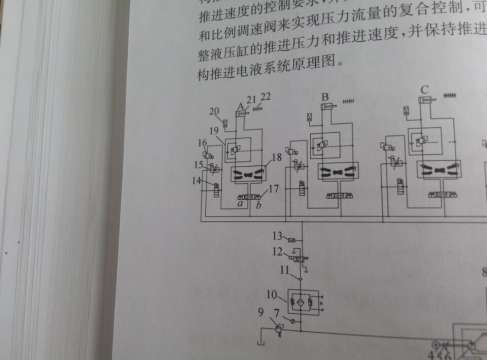

19的作用是什么，18左边的液压锁可否取消？如果取消对性能有什么影响？

原理图看不懂~大神过来帮忙

aiyy · 发表于 2016-3-23 12:16:00

19的作用是防止油缸缩回是爬行，左边的液压锁不能取消，只用右边液控单向阀容易出现误动作
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-42282-1-1.html

lygbeyondgod · 发表于 2016-3-23 12:48:15

19是平衡阀，当液压缸收回时提供背压，防止爬行和颤抖。

whx-002 · 发表于 2016-3-23 13:05:36

aiyy 发表于 2016-3-23 12:16
19的作用是防止油缸缩回是爬行，左边的液压锁不能取消，只用右边液控单向阀容易出现误动作
- 本文出自爱液 ...

在什么情况下出现误动作？

gaoyouwtz · 发表于 2016-3-23 18:49:25

19应该是平衡阀，防止回程抖动，液压锁可否去掉要看具体工况，根据此图工况不明确

张朋 · 发表于 2016-3-24 09:29:57

平衡阀，油缸停止时防止重物下落，还有稳速的作用

步遥丹阳 · 发表于 2016-3-28 22:23:57

刚刚专门去百度了一下，应该是平衡阀（限速液压锁），可提供背压，防止重物下落。也才开始学液压，博大精深。

shandong1981 · 发表于 2016-10-11 12:59:08

19的作用是防止油缸缩回是爬行，左边的液压锁不能取消，只用右边液控单向阀容易出现误动作

trenxim · 发表于 2016-10-12 11:37:06

双液压锁比单液压锁可靠

tli2000 · 发表于 2016-10-13 11:29:53

本帖最后由 tli2000 于 2016-10-13 11:41 编辑

19 平衡阀。不如把19换成双向平衡阀
