求高人分析回路走向

打卡等级：无名新人
打卡总天数：21
打卡总奖励：56

发表于 2016-4-12 21:02:57 | 显示全部楼层 |阅读模式

冲压机床部分原理图，高手帮分析一下，图示电磁铁全部同时得电后，油缸的动作和油路的走向？

锻压机床.pdf

30.14 KB, 下载次数: 35

售价: 5 金钱 [记录]

求高人分析回路走向

回复

使用道具举报

打卡等级：无名新人
打卡总天数：8
打卡总奖励：8

发表于 2016-4-12 23:33:42 | 显示全部楼层

油缸的活塞杆伸出

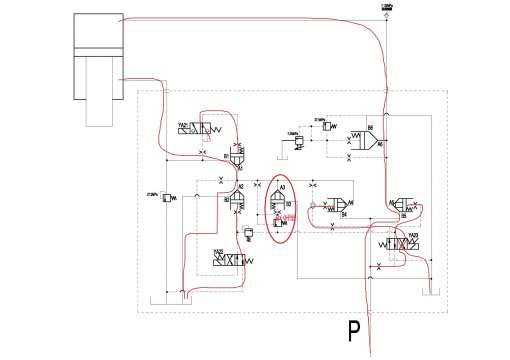

油路的走向见红线
