请问一下，液压里面如何确定公差

13517288605 · 发表于 2016-4-28 20:38:54

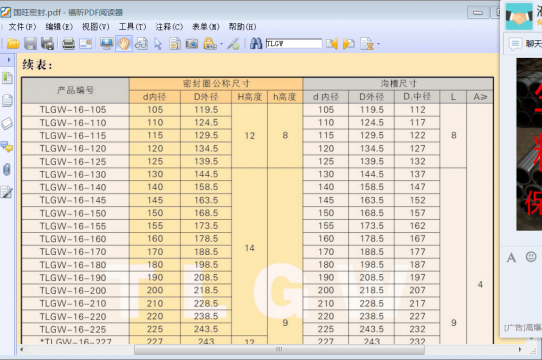

如何为油缸的防尘盖，选择TLGW-16-160型号的无骨架油封，在设计防尘盖的时候，请问一下如何确定D和D1的公差，尺寸可以查表，可是没有尺寸公差可以查？？怎么办？？？

TLGW-16-160

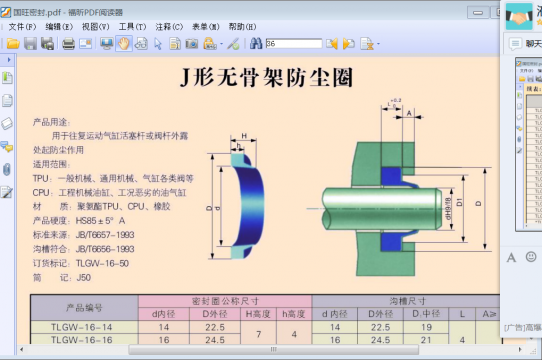

请问如何确定D和D1的公差

13517288605 · 发表于 2016-4-28 20:41:57

TLGW-16-160
D=178.5,D1=167，请问一下，在设计防尘盖的二维工程图上，如何确定尺寸公差？？？
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-42912-1-1.html

新手学习 · 发表于 2016-4-28 21:58:06

选用H9即可。你的样本哪找的？活塞杆给的什么尺寸呀！！！

13517288605 · 发表于 2016-4-29 19:00:27

新手学习发表于 2016-4-28 21:58
选用H9即可。你的样本哪找的？活塞杆给的什么尺寸呀！！！

旋转H9是什么根据？？？？
样本是铁岭国旺的油封资料。别人给的。

新手学习 · 发表于 2016-4-29 19:46:58

13517288605 发表于 2016-4-29 19:00
旋转H9是什么根据？？？？
样本是铁岭国旺的油封资料。别人给的。

什么根据呀。可以说设计经验，你也可以看看机械设计手册上。还可以找套别的样本看看。

13517288605 · 发表于 2016-4-29 20:10:50

新手学习发表于 2016-4-29 19:46
什么根据呀。可以说设计经验，你也可以看看机械设计手册上。还可以找套别的样本看看。

能否加我QQ 417332551，交流一下
