请教

1 主题	1 回帖	6 积分

液压小学生

金钱: 8

积分: 6

发消息

发表于 2016-5-8 06:40:04 |中国来自手机 | 显示全部楼层 |阅读模式

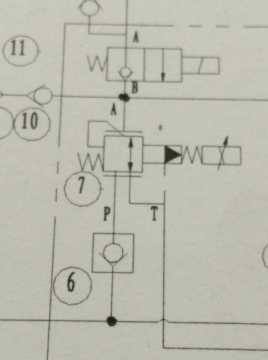

各位亲，帮我看看图中7是比例溢流减压阀吗？其工作原理是？谢谢啦！

回复

使用道具举报

9 主题	138 回帖	111 积分

液压中学生

金钱: 4004

积分: 111

发消息

发表于 2016-5-8 07:14:08 |福建| 显示全部楼层

三通比例减压阀

回复

使用道具举报

1 主题	995 回帖	513 积分

金钱: 3115

积分: 513

发消息

发表于 2016-5-8 09:00:53 |河北来自手机 | 显示全部楼层

应该是电比例的减压溢流阀

回复

使用道具举报

6 主题	13 回帖	126 积分

液压中学生

金钱: 272

积分: 126

发消息

发表于 2016-5-8 10:51:38 |中国| 显示全部楼层

比例溢流减压阀，当A口反向压力大于减压阀设定压力时，可以从T口

回复

使用道具举报

6 主题	13 回帖	126 积分

液压中学生

金钱: 272

积分: 126

发消息

发表于 2016-5-8 10:54:18 |中国| 显示全部楼层

比例溢流减压阀，当A口因负载形成的反向压力大于减压阀设定压力时，可以从T口溢流

回复

使用道具举报

36 主题	160 回帖	263 积分

金钱: 780

积分: 263

发消息

发表于 2016-5-8 11:48:20 |中国| 显示全部楼层

是双向先导式三通比例减压阀，，P-A为减压功能。A-T为溢流功能。

回复

使用道具举报

0 主题	34 回帖	18 积分

液压小学生

金钱: 22

积分: 18

发消息

发表于 2016-5-8 15:22:27 |浙江| 显示全部楼层

可以参考力士乐 DRE 的三通比例减压阀。

回复

使用道具举报

0 主题	34 回帖	18 积分

液压小学生

金钱: 22

积分: 18

发消息

发表于 2016-5-8 15:35:09 |浙江| 显示全部楼层

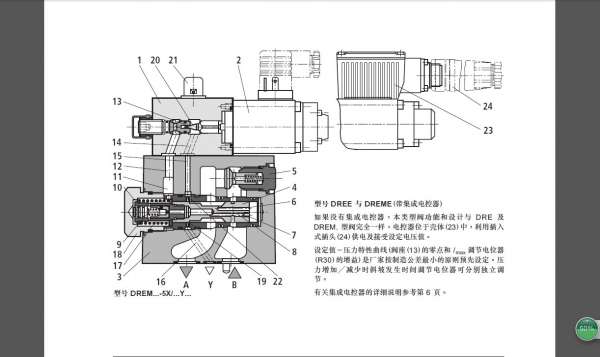

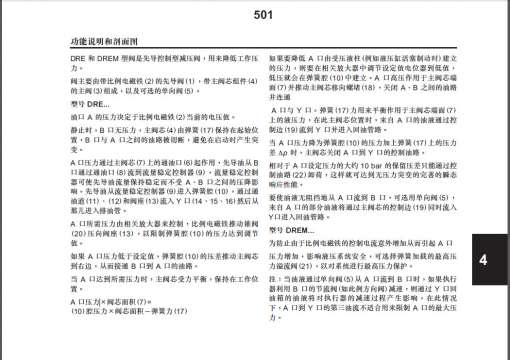

阀样本见图片。

2016-5-8 15-25-04.jpg

2016-5-8 15-26-12.jpg
