请教液压系统问题

[复制链接]
  • TA的每日心情
    奋斗
    2016-5-27 16:48
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    发表于 2016-5-14 16:37:59 | 显示全部楼层 |阅读模式 IP属地:广西桂林
    本帖最后由 jeffchang123 于 2016-5-14 16:47 编辑

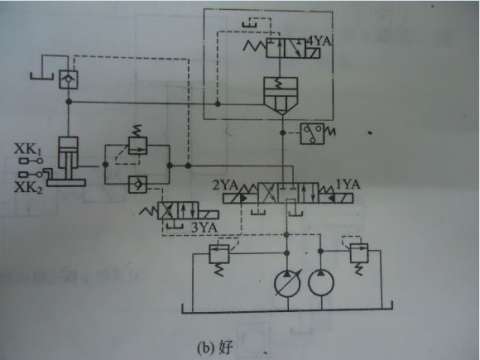

    各位大神请教一下下面这张液压原理图是如何实现快速充液,保压、泄压、回程的,有何特点?谢谢

    请教液压系统问题

    请教液压系统问题

  • TA的每日心情

    2020-7-25 10:24
  • 签到天数: 46 天

    [LV.5]常住居民I

    发表于 2016-5-14 17:31:43 | 显示全部楼层 IP属地:江苏无锡
    1,控制泵启动(或者与主泵同轴启动),1YA、3YA、4YA通电,快进下行、充液。
    2,至XK2接通,3YA断电,1YA、4YA通电,工进下行。
    3,下行至压力继电器动作,1YA、4YA断电,工进停止,保压。
    4,2YA接通,充液阀先导卸荷阀芯打开,泄压。
    5,泄压至充液阀主阀芯自动打开,返回,至XK1接通时停止。
    注1:控制泵与主泵出口不连通(图上连通了).
    注2:右上角插装阀插件与电磁阀可用一单向阀代替,保压更可靠。
    回复 支持 1 反对 0

    使用道具 举报

  • TA的每日心情
    奋斗
    2016-5-27 16:48
  • 签到天数: 3 天

    [LV.2]偶尔看看I

     楼主| 发表于 2016-5-16 23:40:33 | 显示全部楼层 IP属地:广西桂林
    zzfjct 发表于 2016-5-14 17:31
    1,控制泵启动(或者与主泵同轴启动),1YA、3YA、4YA通电,快进下行、充液。
    2,至XK2接通,3YA断电,1YA ...

    谢谢大神,解释得很清晰。
