请教:大油缸瞬间失压,怎样减少冲击

[复制链接]

该用户从未签到

发表于 2016-5-15 22:46:26 | 显示全部楼层 |阅读模式 IP属地:江苏南京
油缸卧式安装,在100mm/s缩回吋,压力达30兆帕,瞬间失压,系统和油缸怎样设计以减少油缸冲击。
  • TA的每日心情
    开心
    2020-5-13 16:39
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 2016-5-16 00:26:59 | 显示全部楼层 IP属地:亚太地区
    设置平衡阀和缓冲溢流阀

    该用户从未签到

     楼主| 发表于 2016-5-16 01:09:02 | 显示全部楼层 IP属地:江苏南京
    求大神具体点的指教

    该用户从未签到

     楼主| 发表于 2016-5-16 01:09:47 | 显示全部楼层 IP属地:江苏南京
    方政武 发表于 2016-5-16 00:26
    设置平衡阀和缓冲溢流阀

    求大神具体点指教
  • TA的每日心情

    2020-7-25 10:24
  • 签到天数: 46 天

    [LV.5]常住居民I

    发表于 2016-5-16 09:09:55 | 显示全部楼层 IP属地:江苏无锡
    画出油泵至换向阀间的元件,是否有电磁溢流阀、单向阀等。
    缩回时30MPa是工作行程吗?

    该用户从未签到

     楼主| 发表于 2016-5-16 20:48:13 | 显示全部楼层 IP属地:江苏南京
    zzfjct 发表于 2016-5-16 09:09
    画出油泵至换向阀间的元件,是否有电磁溢流阀、单向阀等。
    缩回时30MPa是工作行程吗?

    油泵到换向阀中间有单向阀,电碰溢流能,换向用的是大流量的插件,工作压力是30兆帕,从有杆腔进油

    点评

    先说第一个原因,油泵应该先接电磁溢流阀再通过单向阀接换向阀,不能先接单向阀再接电磁溢流阀。  发表于 2016-5-16 22:28
  • TA的每日心情
    开心
    2016-6-1 14:20
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    发表于 2016-5-19 09:25:35 | 显示全部楼层 IP属地:山东泰安
    在管路加蓄能器
    - 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-43193-1-1.html

    该用户从未签到

    发表于 2016-6-13 13:10:59 | 显示全部楼层 IP属地:四川成都

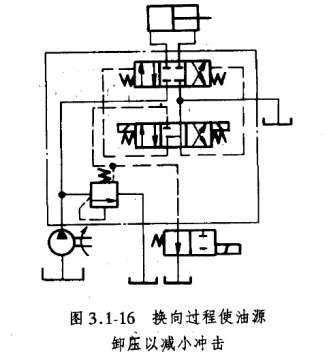

    换向时使油源卸荷,减小冲击

    点评

    前辈高见!先导油压建立起来的速度慢所以主阀开启速度会慢;用H型先导阀可省去二位二通电磁阀,这点我之前没想到,受教。  发表于 2016-6-22 09:02
    这种接法的缺点是开启速度低。电液阀先导电磁阀换H型可省去二位二通电磁阀。  发表于 2016-6-20 05:58
