带附加气室气缸型空气弹簧的模型

[复制链接]

该用户从未签到

发表于 2016-5-18 23:11:21 | 显示全部楼层 |阅读模式 IP属地:浙江杭州
AMESim里面建立了带附加气室空气弹簧的模型,仿真之后发现质量块的重力似乎不存在一样,附加气室的气压从初始值一直降到1bar,理论上不是应该在初始值附近做上下波动吗?参数都是经过严格计算的,如果气压降到1bar,那根本撑不起质量块,请问有人遇到过类似的问题吗?求教!

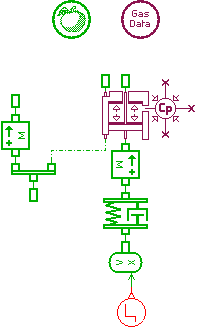

带附加气室气缸型空气弹簧的模型

带附加气室气缸型空气弹簧的模型

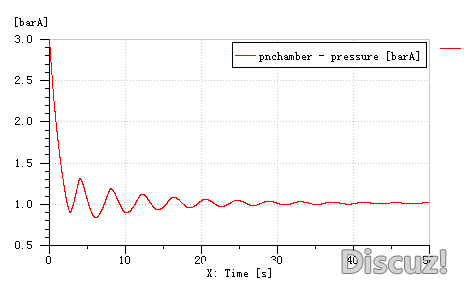

附加气室的气压值变化

附加气室的气压值变化


该用户从未签到

发表于 2016-5-19 21:34:50 | 显示全部楼层 IP属地:北京
质量快里面有个设置角度的参数 你改成90度了吗?
  • TA的每日心情
    开心
    2016-7-9 09:04
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 2016-7-7 15:55:16 | 显示全部楼层 IP属地:吉林长春
    您好,请问问题解决了吗?我的QQ号:1323325001.希望可以进一步交流。
  • TA的每日心情
    开心
    2016-7-9 09:04
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 2016-7-7 15:57:57 | 显示全部楼层 IP属地:吉林长春
    我想请教一下,你的那个变容积模块的参数怎么设置的?尤其是pressure和dead volume两个参数值的设置。

    该用户从未签到

    发表于 2016-11-28 23:37:31 | 显示全部楼层 IP属地:北京顺义
    您好,请问问题解决了吗,我也遇到了类似的问题

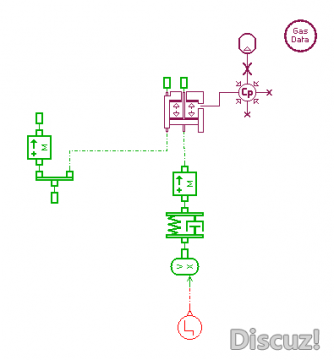

    我的簧上质量是2000kg,气囊压力7bar,没有附加气室 图1

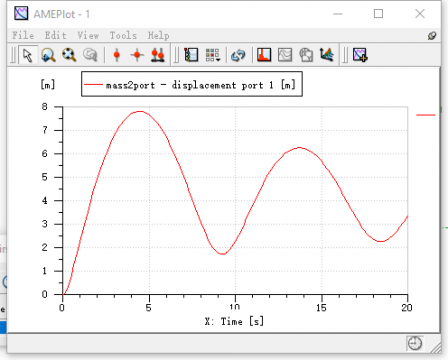

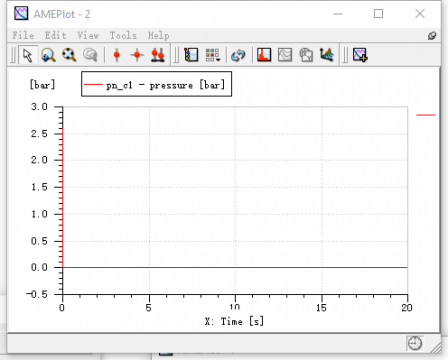

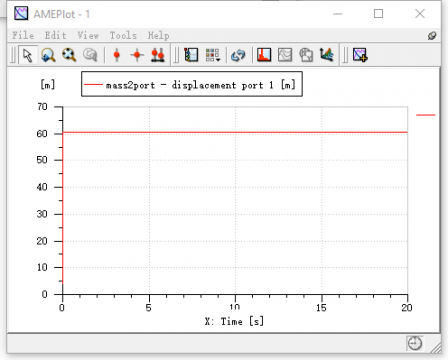

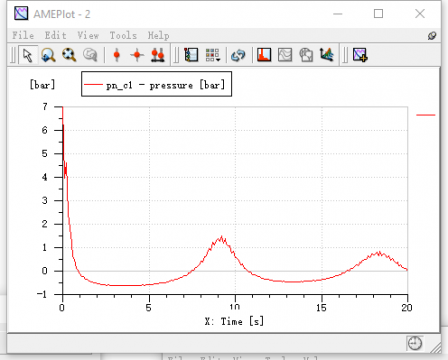

    用dynamic仿的时候,簧上质量位移飚到7m多,气压也下降了用stability的时候,位移飙到60+,气压降到0
    这搞得我不知所措。。。。。。。。

    该用户从未签到

    发表于 2016-11-30 13:32:36 | 显示全部楼层 IP属地:上海
    你的质量块应该加位移限制呀, 这是由液压缸的实际结构决定的,而且最好选择一个平衡态开始仿真
