双子缸底部怎样连接能受高压且不漏油

[复制链接]

该用户从未签到

发表于 2016-5-19 02:42:44 | 显示全部楼层 |阅读模式 IP属地:广东

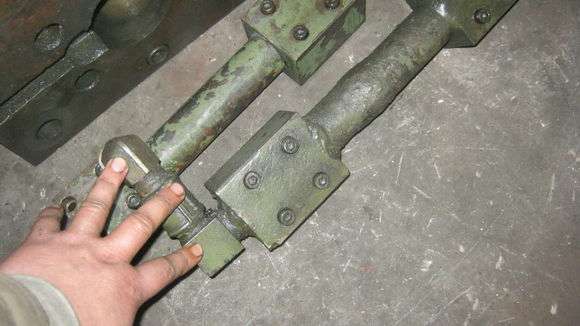

这样连接经常出现漏油!

该用户从未签到

 楼主| 发表于 2016-5-19 07:26:08 | 显示全部楼层 IP属地:广东佛山
请教大师,没人讨论这个话题?

该用户从未签到

发表于 2016-5-19 08:26:12 | 显示全部楼层 IP属地:上海
这个地方受径向力?钢管的那个地方
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2016-5-19 08:27:04 | 显示全部楼层 IP属地:江苏
    看表面,槽底和端面不像同序下来的,平行度不会太好。
    槽改一下:槽内侧面取消,车成台阶形,端面顺带一刀。外径改小,小于O形圈0.5左右,保证O型圈压缩后,内经大于孔径2-4,压缩量25%。
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2016-5-19 08:46:13 | 显示全部楼层 IP属地:江苏
    本帖最后由 cqzyouxiang 于 2016-5-19 08:52 编辑

    那根油管用生料带密封很不好,建议拿掉,改接头。
    接头位置及走向也不好,侧孔应该在端面。连接管中间断开,接三通,中间接入系统。
  • TA的每日心情
    开心
    2016-7-28 08:24
  • 签到天数: 16 天

    [LV.4]偶尔看看III

    发表于 2016-5-19 09:05:50 | 显示全部楼层 IP属地:山东威海
    哈哈,这个我有,我们的压力是10000PSi够不,连接绝不会漏油
  • TA的每日心情
    开心
    2016-6-1 14:20
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    发表于 2016-5-19 09:16:31 | 显示全部楼层 IP属地:山东泰安
    在运行时,振动很大,造成螺栓松动,密封件压不紧漏油!
  • TA的每日心情
    擦汗
    2021-9-18 14:18
  • 签到天数: 194 天

    [LV.7]常住居民III

    发表于 2016-5-19 09:43:39 | 显示全部楼层 IP属地:山东济南
    用胶管法兰试试,软连接

    该用户从未签到

    发表于 2016-5-19 12:13:53 | 显示全部楼层 IP属地:安徽阜阳
    象它妈力劲的顶出缸。为什么漏,鬼知道,你一点情况不提供,叫大家在这里瞎猜,我们又不在现场,你是傻逼吗?

    要是我设计,是不会用法兰连接的,加工量大,用个三通接头拉倒。

    该用户从未签到

    发表于 2016-5-24 08:35:47 | 显示全部楼层 IP属地:江苏南京
    密封面贴合度够吗,O圈沟槽尺寸合理吗?
