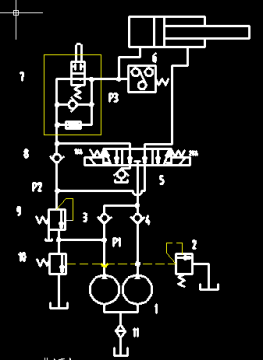

求解 快进 工进 快退的 进回油路的 过程 谢谢了

有懂这个原理图的吗 求教详细的工作过程

有懂这个原理图的吗 求教详细的工作过程
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2016-5-26 08:05:14 | 显示全部楼层 IP属地:江苏淮安
    本帖最后由 cqzyouxiang 于 2016-5-26 08:14 编辑

    待机。右泵(小泵)→溢流阀2(溢流)→油箱;左泵→P1→溢流阀10(控油右泵高压,泄油)→油箱。
    快进。大小泵合流→单向阀3,4→电磁阀左位→行程阀(组合阀7,上)→油缸左腔;油缸右腔→电磁阀左→节点P3→顺序阀9→溢流阀10(泄油)→油箱。
    注:压下行程阀,转工进。
    工进。右泵→单向阀4→电磁阀左位→调速阀(组合阀7,下)→油缸左腔;回油。油缸右腔→电磁阀左→节点P3→顺序阀9→溢流阀10(泄油)→油箱。
    注:行程到头,左腔压力上升,压力继电器动作,延时或准备回程。调速阀调速,溢流阀2配合溢流;左泵→P1→溢流阀10(卸荷)→油箱。
    快回。大小泵合流→单向阀3,4→电磁阀右位→油缸左;油缸右→单向阀(组合阀7,中)→电磁阀右位→单向阀→油箱。
    注:电磁阀下单向阀作用,保持缸右腔及管路中存油。
  • TA的每日心情
    奋斗
    2020-9-29 11:10
  • 签到天数: 349 天

    [LV.8]以坛为家I

    发表于 2016-5-26 09:15:55 | 显示全部楼层 IP属地:辽宁大连
    快进是差动回路,其余正常

    该用户从未签到

    发表于 2016-5-26 17:51:06 | 显示全部楼层 IP属地:江西
    虽然看不懂,但确实不错

    该用户从未签到

     楼主| 发表于 2016-5-27 23:40:43 | 显示全部楼层 IP属地:湖南长沙
    cqzyouxiang 发表于 2016-5-26 08:05
    待机。右泵(小泵)→溢流阀2(溢流)→油箱;左泵→P1→溢流阀10(控油右泵高压,泄油)→油箱。
    快进。 ...

    谢谢你拉 兄弟 麻烦你了
  • TA的每日心情
    开心
    2016-11-19 10:46
  • 签到天数: 21 天

    [LV.4]偶尔看看III

    发表于 2016-5-29 14:22:48 | 显示全部楼层 IP属地:天津

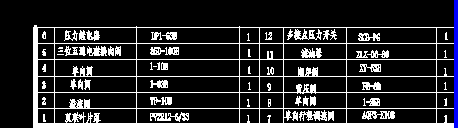

    很好 学习了 楼主可以把系统图的明细发出来看看嘛我想进一步学习一下 谢谢了不方便的话私发我一下好吗 谢谢了
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2016-5-30 12:44:58 | 显示全部楼层 IP属地:江苏
    本帖最后由 cqzyouxiang 于 2016-5-30 13:22 编辑

    快回。大小泵合流→单向阀3,4→电磁阀右位→油缸左;油缸右→单向阀(组合阀7,中)→电磁阀右位→单向阀→油箱。。
    注:电磁阀下单向阀作用,保持缸右腔及管路中存油
    - 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-43376-1-1.html
    补充:快回途中,压块松开,行程阀回位,油走行程阀。至于是否还走单向阀,主要看行程阀处回油背压是否大于单向阀开启压力。大,部分走单向阀;小,全走行程阀。
