比例溢流阀

[复制链接]
  • TA的每日心情
    开心
    2016-3-2 07:55
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2016-5-27 09:33:09 | 显示全部楼层 |阅读模式 IP属地:山西
    排量100ml/r,电机1470r/min,华德比例溢流阀,选10通径可以吗?
  • TA的每日心情
    开心
    2023-1-30 19:05
  • 签到天数: 106 天

    [LV.6]常住居民II

    发表于 2016-5-27 10:02:16 | 显示全部楼层 IP属地:山西晋中
    本帖最后由 cyxz 于 2016-5-27 10:05 编辑

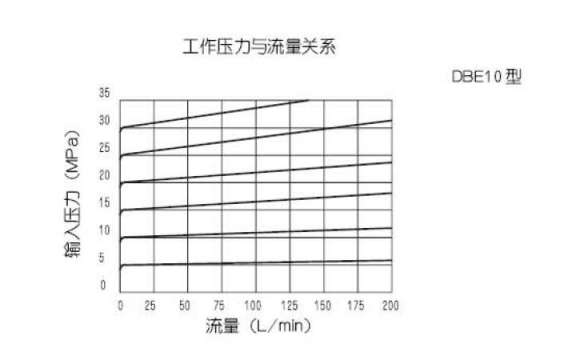

    按照样本曲线应该可以,
    回复 支持 1 反对 0

    使用道具 举报

  • TA的每日心情
    开心
    2016-3-2 07:55
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2016-5-27 10:59:20 | 显示全部楼层 IP属地:山西
    cyxz 发表于 2016-5-27 10:02
    按照样本曲线应该可以,

    我知道按样本是可以,我想参考实际设计一般如何选用

  • TA的每日心情
    开心
    2016-3-2 07:55
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2016-5-27 11:01:17 | 显示全部楼层 IP属地:山西
    cyxz 发表于 2016-5-27 10:02
    按照样本曲线应该可以,

    你是做设计的吧?你一般会选用多大通径

    该用户从未签到

    发表于 2016-5-27 14:33:22 | 显示全部楼层 IP属地:安徽蚌埠
    每分钟150升,和我们的排量差不多,是较大排量,10通径?我们都用插装阀做溢流阀的主阀,25的,甚至32,是个傻逼设计,滥用插装阀。就那,卸荷时,压力表不能归零,可能通径用小了。
  • TA的每日心情
    开心
    2016-3-2 07:55
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2016-5-27 14:52:25 | 显示全部楼层 IP属地:山西
    十年误国 发表于 2016-5-27 14:33
    每分钟150升,和我们的排量差不多,是较大排量,10通径?我们都用插装阀做溢流阀的主阀,25的,甚至 ...

    你的意思应该是希望溢流阀通径大些,但不必选插装阀,对吧?

    该用户从未签到

    发表于 2016-5-27 14:57:48 | 显示全部楼层 IP属地:安徽蚌埠
    本帖最后由 十年误国 于 2016-5-27 15:00 编辑
    瑞德 发表于 2016-5-27 14:52
    你的意思应该是希望溢流阀通径大些,但不必选插装阀,对吧?

    正解,插装阀滥复杂,多个盖板,装配时还要配磨台阶,就是插装阀套深度需要配磨。板式比例阀,你至少要用06的。


    实际上我们高压排量只有40升,用01和03的板式比例阀,表怎么不归零呢,卸荷时,怪了。

    因为我们低压120升呢(高低压双联泵,另有低压卸荷阀,插装式),低压表不归零,高压表自然也无法归零,因为高低压是同一个卸荷油路。
  • TA的每日心情
    开心
    2016-3-2 07:55
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2016-5-27 15:15:18 | 显示全部楼层 IP属地:山西
    十年误国 发表于 2016-5-27 14:57
    正解,插装阀滥复杂,多个盖板,装配时还要配磨台阶,就是插装阀套深度需要配磨。板式比例阀,你至少要用 ...

    你是做系统设计吗?交个朋友吧?18035502495
  • TA的每日心情
    开心
    2016-3-2 07:55
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2016-5-27 15:16:30 | 显示全部楼层 IP属地:山西
    十年误国 发表于 2016-5-27 14:57
    正解,插装阀滥复杂,多个盖板,装配时还要配磨台阶,就是插装阀套深度需要配磨。板式比例阀,你至少要用 ...

    可以的话加微信,联系方便

    该用户从未签到

    发表于 2016-5-27 15:56:13 | 显示全部楼层 IP属地:安徽蚌埠
    瑞德 发表于 2016-5-27 15:15
    你是做系统设计吗?交个朋友吧?18035502495

    应尽量避免用比例阀,电磁卸荷阀可也。比例溢流阀用处有限,比例溢流阀的真正的用处恰恰不是调压,而是调速。因为缸在运行时只讲速度,一般无需调压,只是在运行终点,少数情况下需要自动变压。注意是变压,而不是调压,就是变得频,不可能在普通溢流阀手柄那站个人不停地拧手柄,这叫变压,如果变得不频,设个固定值好了,无需比例阀,电气复杂。

    第一,有没有变压要求;第二,是变压还是调压。

    而比例溢流阀的作用恰恰是调速,或叫变速,在重负载下,比例阀压力设定大,则溢流少,缸速快,阻力变大(大到与比例阀设定压力相同),若设定压力小,则反之。

    QQ1282550940 老排长

    点评

    比例溢流阀调速 你喝大了吧  发表于 2016-5-27 16:12
