又没睡的液压大神吗急求一个关于液压缸的问题

艾尼萨 · 发表于 2016-5-30 19:33:35

lygbeyondgod 发表于 2016-5-30 10:08
能把线宽改改吗？这样子给你猜吗？

不好意思了图没发好是我的疏忽

Hliyeya · 发表于 2016-5-31 09:20:53

艾尼萨发表于 2016-5-30 19:31
清晰的图发在后面了有时间您帮忙看下让我学点东西现在还没弄懂怎么进油出油怎么推动杆运动

这次发的和第一次发的图不是一个角度，

艾尼萨 · 发表于 2016-5-31 09:27:14

Hliyeya 发表于 2016-5-31 09:20
这次发的和第一次发的图不是一个角度，

这个可以吗我想知道他怎么进出油的

qjx · 发表于 2016-6-11 01:09:33

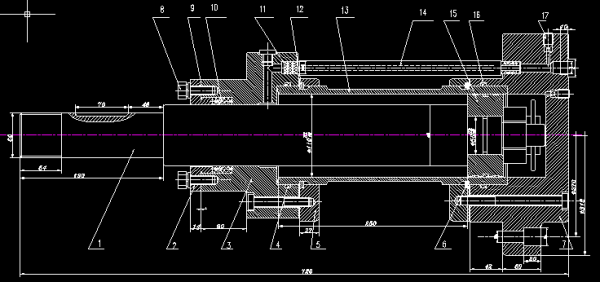

两次图纸不一样大家看一下对不对

Arvin · 发表于 2017-1-10 16:20:23

应该是根据客户要求吧，如果导向套端能进油应该不需要油管链接了。所以猜测油缸伸出时是缸底底部小油口进油，油缸回缩是缸底右侧小油口进油。
