液压站上面的油路板是怎么固定在油箱盖上面的,图中的是把它焊上去的吗?还是没固定?

[复制链接]

该用户从未签到

发表于 2016-5-28 10:17:58 | 显示全部楼层 |阅读模式 IP属地:四川

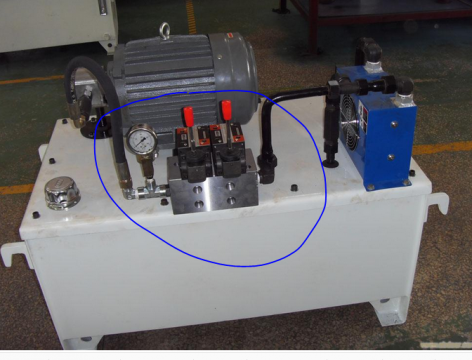

液压站上面的油路板是怎么固定在油箱盖上面的,图中的是把它焊上去的吗?还是没固定?

液压站上面的油路板是怎么固定在油箱盖上面的,图中的是把它焊上去的吗?还是没固定?

液压站上面的油路板是怎么固定在油箱盖上面的,图中的是把它焊上去的吗?还是没固定?
  • TA的每日心情
    开心
    2017-7-26 08:33
  • 签到天数: 17 天

    [LV.4]偶尔看看III

    发表于 2016-5-28 10:37:22 | 显示全部楼层 IP属地:广东广州
    油路块两边不是有两个安装孔吗
    - 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-43423-1-1.html
  • TA的每日心情
    开心
    2022-11-9 20:05
  • 签到天数: 22 天

    [LV.4]偶尔看看III

    发表于 2016-5-28 10:47:18 | 显示全部楼层 IP属地:天津
    可能是阀块底面有螺纹孔,邮箱盖板与之对应有光孔,螺钉从油箱里面安装将邮箱盖板与阀块连接。

    该用户从未签到

    发表于 2016-5-28 10:56:01 | 显示全部楼层 IP属地:安徽
    块子上面有螺纹安装孔啊,你这是在卖萌啊
    回复 支持 1 反对 0

    使用道具 举报

  • TA的每日心情
    开心
    2016-11-29 14:04
  • 签到天数: 55 天

    [LV.5]常住居民I

    发表于 2016-5-28 10:57:57 | 显示全部楼层 IP属地:湖北十堰

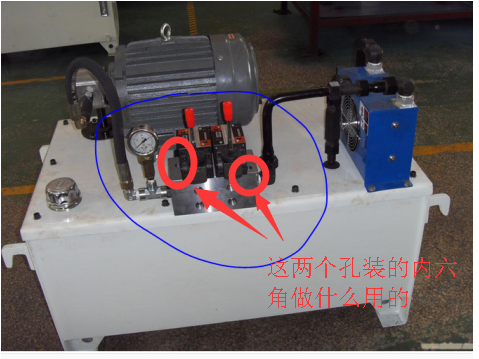

    好好看看,做什么用的

    000

    000

    该用户从未签到

    发表于 2016-5-28 11:17:51 | 显示全部楼层 IP属地:广东深圳
    sylzm112 发表于 2016-5-28 10:57
    好好看看,做什么用的

    油箱板很薄,这么长的螺栓拧进去可靠吗?

    该用户从未签到

     楼主| 发表于 2016-5-28 11:53:49 | 显示全部楼层 IP属地:四川
    sylzm112 发表于 2016-5-28 10:57
    好好看看,做什么用的

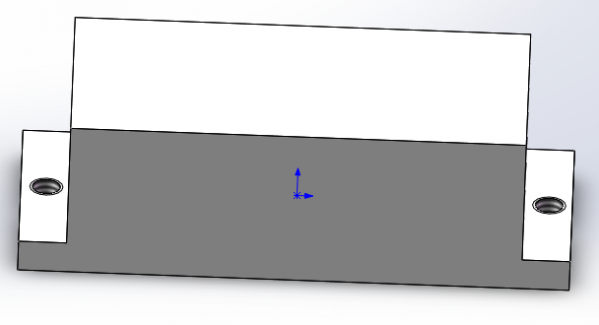

    我对这方面知识欠缺,还请多多指教。我看了基本都是做成长方体的,如果做成如我画的图中所示的行不行?

    该用户从未签到

     楼主| 发表于 2016-5-28 11:56:46 | 显示全部楼层 IP属地:四川
    铁木三郎 发表于 2016-5-28 10:47
    可能是阀块底面有螺纹孔,邮箱盖板与之对应有光孔,螺钉从油箱里面安装将邮箱盖板与阀块连接。

    如果是在底部弄螺纹孔的话,那安装不是很麻烦,要先把油路板安装在箱盖上了才安装箱盖

    该用户从未签到

    发表于 2016-5-28 15:31:59 | 显示全部楼层 IP属地:江苏
    本帖最后由 吸铁石 于 2016-5-28 15:33 编辑
    蔡兴奇 发表于 2016-5-28 11:17
    油箱板很薄,这么长的螺栓拧进去可靠吗?

    在油箱盖板的(阀块)安装位置处,焊块板料进行加厚,另外现在非标长度的加长内六角螺钉也很多见

    该用户从未签到

    发表于 2016-5-28 16:40:38 | 显示全部楼层 IP属地:
    从油箱盖下面装螺钉固定阀块。油箱盖吊起来就看见了
