增压缸原题图

新手学习

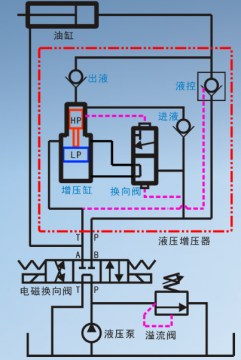

自己画的一个单做用油缸用的增压缸原理图。请大家指教。

吸铁石

你这油缸不对头呀，中间段容积是变化的，不久效率就会降低的，中间开个口到旁边的单向阀下面就能解决

十年误国

水平方向，缸头的单向阀有什么用？

新手学习

吸铁石 发表于 2016-6-9 10:08
你这油缸不对头呀，中间段容积是变化的，不久效率就会降低的，中间开个口到旁边的单向阀下面就能解决

中间加消音器～

cqzyouxiang

高压脉动较大。可改双向增压，单向阀桥式整流，加蓄能器。
高压少溢流阀。

新手学习

cqzyouxiang 发表于 2016-6-11 09:23
高压脉动较大。可改双向增压，单向阀桥式整流，加蓄能器。
高压少溢流阀。

怎样双增压？增压只需要调节好溢流阀的压力就可以了

cqzyouxiang

新手学习 发表于 2016-6-11 12:40
怎样双增压？增压只需要调节好溢流阀的压力就可以了

大活塞处镜像复制，两油口分接两端大小活塞之间大腔端部。大小腔之间最好密封隔开，增加有效面积。隔开后两无效小腔可串接。

新手学习

cqzyouxiang 发表于 2016-6-11 12:59
大活塞处镜像复制，两油口分接两端大小活塞之间大腔端部。大小腔之间最好密封隔开，增加有效面积。隔开后 ...

明白了。脉动是怎么形成的，有什么改善办法。

cqzyouxiang

新手学习 发表于 2016-6-11 14:24
明白了。脉动是怎么形成的，有什么改善办法。

换向停顿造成的。减少停顿时间，如减少活塞惯量。说过了，加蓄能器。

derger

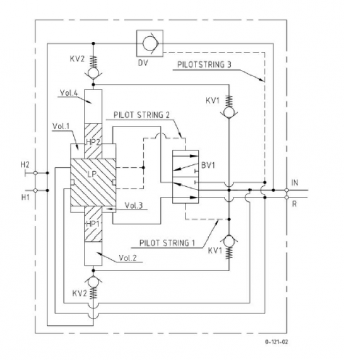

双作用增压
