阀板斜孔如何加工？ |
|

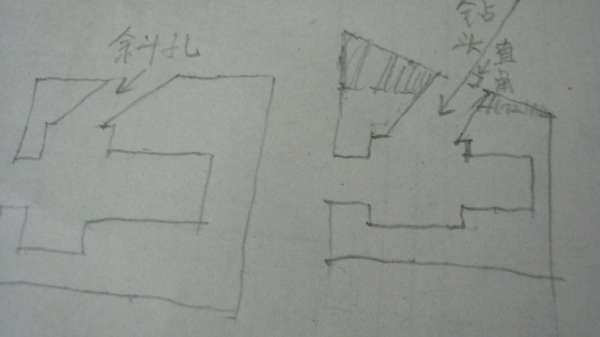

为了缩小阀板体积，插装阀上的储能器进油孔，有的用斜孔，钻头在斜面上立不住，不好加工，后来我这样设计了一下，阴影部分为工装性质的辅料，在阀板上形成斜面，与钻头垂直（加工时把阀板垫斜，以使钻头与辅料垂直）。但不知你们又有什么高招，交流一下。
另外打斜孔时要注意，会形成椭圆孔，你50的钻头打下去，截面积就超出50的截面积了，相应的密封圈也要加大。
| |
IP卡
狗仔卡
发表于 2016-6-13 09:43:55
提升卡
置顶卡
变色卡|
可以考虑下做个导向套，先点窩，再钻扩铰，希望对你有帮助，或者是直接上加工中心，也是能满足的
点评
加工中心啥样？没见过，加工中心不要刀具的？刀具在斜面上立不住，不存在这问题？
| |
|
要不考虑最开始一段用铣刀，铣刀端面是平的，比钻头应该会好些。
| |
sylzm112 发表于 2016-6-13 10:05 加工中心可以加个D4轴，在改动下，就可以的 点评
拉倒吧，摇臂钻的事，还加工中心，千把块钱的东西干到九千，况你那还要这改那改，更麻烦，解决问题不是你那种方式。要简单低成本，懂？
| |
sylzm112 发表于 2016-6-13 13:44 不是批量生产呀，也不说清楚，你去找个用加工中心的店，然后叫他给你搞下，大概也就100块左右 | |
sylzm112 发表于 2016-6-13 15:28 简单的东西，搞得那么费劲，其实3楼基本讲到了。搞设计的，不熟悉加工工艺是不行的，应该经常下去看看。 | |
|
先打定位孔，然后钻斜孔
| |
