请教阀控液压缸固有频率问题

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2016-6-24 10:22:04 | 显示全部楼层 |阅读模式

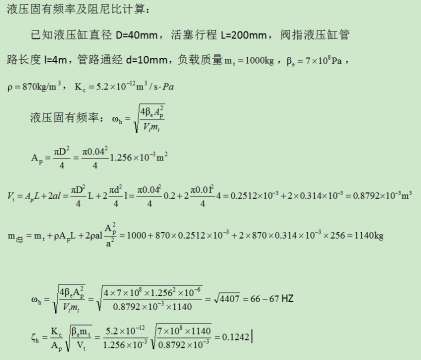

如图所示
已知四通阀孔液压缸
液压缸直径D=40mm,活塞行程L=200mm,阀指液压缸管路长度l=4m,管路通经d=10mm,负载质量1000kg
求固有频率和阻尼比。
算下来有66Hz,有哪位大神帮忙看下,是否哪里算错了,觉得这个频率有点高了。

请教阀控液压缸固有频率问题

请教阀控液压缸固有频率问题
  • 打卡等级:无名新人
  • 打卡总天数:21
  • 打卡总奖励:59
发表于 2016-6-26 10:05:53 | 显示全部楼层
四通阀控液压缸,活塞杆直径是多少?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2016-6-28 09:20:32 | 显示全部楼层
hgwac 发表于 2016-6-26 10:05
四通阀控液压缸,活塞杆直径是多少?

25mm。
顶顶顶顶顶顶顶顶顶顶
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:21
  • 打卡总奖励:59
发表于 2016-6-30 16:39:40 | 显示全部楼层
最低频率位置按缸全部伸出算,考虑管路中油液等效质量,我计算是8.68HZ
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:21
  • 打卡总奖励:59
发表于 2016-6-30 16:41:02 | 显示全部楼层
你图片中的单位有问题,公式计算出来是1/s,不是HZ
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:21
  • 打卡总奖励:59
发表于 2016-6-30 16:54:51 | 显示全部楼层
hgwac 发表于 2016-6-30 16:41
你图片中的单位有问题,公式计算出来是1/s,不是HZ

你的公式是计算双出杠对称缸的,单出杠的计算公式不太一样
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2016-7-1 08:51:07 | 显示全部楼层
hgwac 发表于 2016-6-30 16:39
最低频率位置按缸全部伸出算,考虑管路中油液等效质量,我计算是8.68HZ

能告诉我一下你的计算过程,或者我哪里出了问题
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2016-7-1 08:51:36 | 显示全部楼层
hgwac 发表于 2016-6-30 16:41
你图片中的单位有问题,公式计算出来是1/s,不是HZ

恩,发现了。谢谢
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2016-7-1 08:52:51 | 显示全部楼层
hgwac 发表于 2016-6-30 16:54
你的公式是计算双出杠对称缸的,单出杠的计算公式不太一样

那单出缸的计算公式是什么?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:21
  • 打卡总奖励:59
发表于 2016-7-4 07:34:03 | 显示全部楼层
lisi1943 发表于 2016-7-1 08:52
那单出缸的计算公式是什么?

社区里面力士乐培训第二册上有
回复

使用道具 举报
