请大神解答,这里的速度继电器的常闭触点怎么工作的,有用吗?

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:95
  • 打卡总奖励:276
发表于 2016-6-24 16:55:20 | 显示全部楼层 |阅读模式
请大神解答,这里的速度继电器的常闭触点怎么工作的,有用吗?

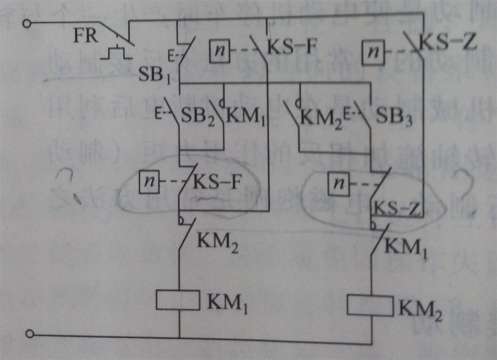

先按下SB2,起动电机正向旋转,KS-Z的两个触点动作;然后按下SB1制动时,KM1线圈失电,KM2线圈得电,KM2触点也都动作;速度降低到0时,KS-Z的两个触点复位。。。。注意,这时,KS-Z的常闭触点闭合,与KM2的自锁触点,KM1的互锁触点,SB1形成了回路。。。。KM2保持线圈得电了,怎么制动停车呢?。。。。求大神告知,已经看了半天了undefined,糊涂了。。。描述不当,请指正。。。。第一次发帖。。。

请大神解答,这里的速度继电器的常闭触点怎么工作的,有用吗?

请大神解答,这里的速度继电器的常闭触点怎么工作的,有用吗?


  • 打卡等级:常驻居民
  • 打卡总天数:563
  • 打卡总奖励:2233
发表于 2016-6-25 08:37:29 | 显示全部楼层
你按下SB1的时候KM2怎么得电的?KM2不是需要你按下SB3才会得电的么?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:21
发表于 2016-6-25 10:30:37 | 显示全部楼层
你描述的SB1应该是SB3吧?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:735
  • 打卡总奖励:2896
发表于 2016-6-26 20:54:37 | 显示全部楼层
速度继电器的工作原理:
速度继电器主要用于三相异步电动机反接制动的控制电路中,它的任务是当三相电源的相序改变以后,产生与实际转子转动方向相反的旋转磁场,从而产生制动力矩。因此,使电动机在制动状态下迅速降低速度。在电机转速接近零时立即发出信号,切断电源使之停车(否则电动机开始反方向起动)。它的转子是一个永久磁铁,与电动机或机械轴连接,随着电动机旋转而旋转。定子与鼠笼转子相似,内有短路条,它也能围绕着转轴转动。当转子随电动机转动时,它的磁场与定子短路条相切割,产生感应电势及感应电流,这与电动机的工作原理相同,故定子随着转子转动而转动起来。定子转动时带动杠杆,杠杆推动触点,使之闭合与分断。当电动机旋转方向改变时,继电器的转子与定子的转向也改变,这时定子就可以触动另外一组触点,使之分断与闭合。当电动机停止时,继电器的触点即恢复原来的静止状态。由于继电器工作时是与电动机同轴的,不论电动机正转或反转,电器的两个常开触点,就有一个闭合,准备实行电动机的制动。一旦开始制动时,由控制系统的联锁触点和速度继电器的备用的闭合触点,形成一个电动机相序反接(俗称倒相)电路,使电动机在反接制动下停车。而当电动机的转速接近零时,速度继电器的制动常开触点分断,从而切断电源,使电动机制动状态结束。速度继电器主要由定子、转子和触点三部分组成。 速度继电器的轴与电动机的轴相连接,转子固定在轴上,定子与轴同心。当电动机转动时,速度继电器的转子随之转动,绕组切割磁场产生感应电动势和电流,此电流和永久磁铁的磁场作用产生转矩,使定子向轴的转动方向偏摆,通过摆锤拨动触点,使常闭触点断开、常开触点闭合。当电动机转速下降到接近零时,转矩减小,摆锤在弹簧力的作用下恢复原位,触点也复位。速度继电器大多是用于超速保护,即当电机超速时发出报警,限速,或切断供电;也有的是检测零速的,即判别电机是否已停止
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:95
  • 打卡总奖励:276
 楼主| 发表于 2016-6-27 10:01:03 | 显示全部楼层
邓韬1987 发表于 2016-6-25 08:37
你按下SB1的时候KM2怎么得电的?KM2不是需要你按下SB3才会得电的么?

反接制动用SB1,反向起动用SB3{:9_235:}
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:95
  • 打卡总奖励:276
 楼主| 发表于 2016-6-27 10:01:48 | 显示全部楼层
hwb976818 发表于 2016-6-25 10:30
你描述的SB1应该是SB3吧?

不是的,SB3就反向起动了,我要制动{:9_235:}
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:95
  • 打卡总奖励:276
 楼主| 发表于 2016-6-27 10:26:12 | 显示全部楼层
facai 发表于 2016-6-26 20:54
速度继电器的工作原理:
速度继电器主要用于三相异步电动机反接制动的控制电路中,它的任务是当三相电源的 ...

谢谢大神,我读了好几遍,大概是理解了。按下SB1时,KM2得电,反接,制动,减速。然后KS-Z的常开触点断开,KM2线圈失电,KM2的自锁触点断开,制动结束。。。。是这个意思吧?我之前理解的是,KS-Z的常开触点断开时,KS-Z的常闭触点闭合,是瞬时同步的,所以KM2没有断电,KM2的自锁触点没有断开。。。。电动机开始反方向起动。。。。好像也没错???
回复

使用道具 举报
