二位五通阀仿真

[复制链接]
发表于 2016-6-27 11:16:14 | 显示全部楼层 |阅读模式
二位五通阀仿真,一直显示图片中的错误,急求大神帮忙

二位五通阀仿真

二位五通阀仿真
发表于 2016-6-27 15:44:36 | 显示全部楼层
哪里参数没设对吧
回复

使用道具 举报

 楼主| 发表于 2016-6-27 16:21:37 | 显示全部楼层
不是特别的懂,弄了好几次都是这样的,您懂吗?方便的话,可以给我看看我的模型吗?
回复

使用道具 举报

发表于 2016-6-27 19:25:51 | 显示全部楼层
又是一个没有放液压油图标的活生生的案例
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:105
  • 打卡总奖励:414
发表于 2016-6-27 19:36:59 | 显示全部楼层

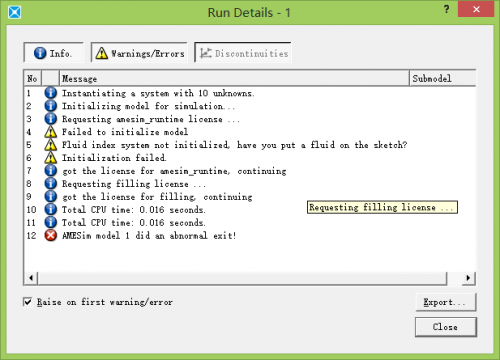

看看警告原因:Fluid index system not ....you have to put a fluid on the sketch
你的模型是不是没有定义液压油属性,就是液压库里面的那个带着水滴样式的圈圈
回复

使用道具 举报

 楼主| 发表于 2016-7-1 16:07:51 | 显示全部楼层
谢谢,已经弄好了
回复

使用道具 举报

发表于 2016-7-3 20:26:59 | 显示全部楼层
答:这是一个初学者常见的问题,就是忘记了把液压油属性的元件添加到建模区域中。另外要注意看报错提示,一般情况下可以通过报错提示找到设置错误的元件位置。
回复

使用道具 举报
