样本上的曲线怎么理解

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2016-7-7 14:21:59 | 显示全部楼层 |阅读模式

样本上的曲线怎么理解

样本上的曲线怎么理解

样本上的曲线怎么理解

样本上的曲线怎么理解

样本上的曲线怎么理解

样本上的曲线怎么理解

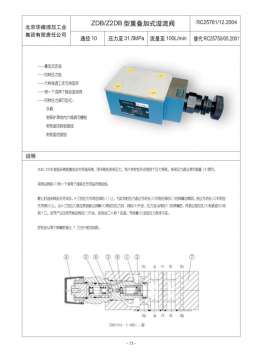

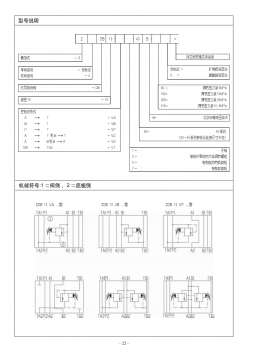

华德10通径的叠加式溢流阀的样本如上图所示。

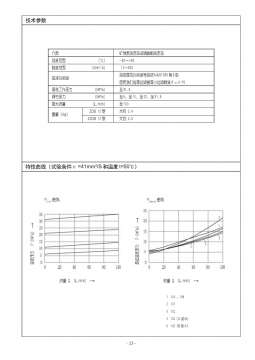

我现在的问题是看不懂第3页下半部的曲线图。
如图3所示,一共有两个图。左面图上有4条曲线,右面5条。在右侧的那个图上标明了曲线的序号1,2,3,4,5,对应不同型号叠加式溢流阀的流量压力曲线。可左面那幅图上也没有标明序号呀?一种溢流阀,为什么对应4条曲线?

另外,流量压力曲线也看不明白,以右图编号为1的曲线来说,从曲线上可以看到,最低设定压力为15MPa时,通过的流量为80L/min。可设计人员根据这个数据如果选定这种阀的呢?比如说,我希望设计一个工作压力21MPa,流量60L/min的液压系统,给它配这个溢流阀行不?我认为行,应该从样本上看,这个阀最高压力31.5MPa,所以压力行。从曲线右图看,当压力21MPa时,曲线1早都超过100L/min了(虽然图上没标),显然流量也够,所以我认为行。

但我还有问题,比如这个溢流阀和换向阀、液压缸配合,节流调速回路,溢流阀始终溢流,那溢流阀到底溢流了多少升呢?

归根节底,怎么根据设计需求,查看这个曲线,确定某个阀是否可行呢?
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-7-7 17:56:41 | 显示全部楼层
左边那张图是因为ZDB10阀分别有最大调节压力为 5.10.20.31,5四种调节压力的曲线
右图是5种类型的最地设定压力,你的使用压力超过最低设定压力的三分之一左右就最好了
溢流阀溢流多少和你的设计有关,设计中貌似不用考虑这个,接回油就行

点评

谢谢!您的回答切中主题,我觉得您的回答是正确的!!!谢谢!!!  发表于 2016-7-8 09:05
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2016-7-8 09:04:57 | 显示全部楼层
夙痕樊凡 发表于 2016-7-7 17:56
左边那张图是因为ZDB10阀分别有最大调节压力为 5.10.20.31,5四种调节压力的曲线
右图是5种类型的最地设定 ...

假如说对于这个回路,选这个回路的溢流阀,我通过液压缸运动速度,负载,算出系统压力21MPa,泵流量60L/min,可这些流量是进入液压缸的,那到底溢流阀溢流走了多大的流量呢?该怎么选这个溢流阀呢?

回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-7-8 12:23:21 | 显示全部楼层
这图用不了叠加式的  选择10同的DBD,DB的就满足了,就你这图而言 当负载超过溢流阀设定压力时才开始工作,到顶端时溢流量等于泵的排量啊,上升状态溢流量等于排量减去油缸进入量啊,选择溢流阀就考虑压力和流量

点评

谢谢,基本明白了  发表于 2016-7-8 16:21
