请教一下和连接件的密封面和密封方式

  [复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:127
  • 打卡总奖励:348
发表于 2016-7-10 17:47:20 | 显示全部楼层 |阅读模式
本帖最后由 cyxz 于 2016-7-10 17:52 编辑

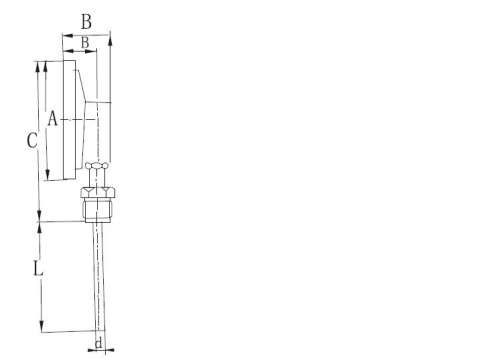

WSSX-411电接点双金属温度计和压力变送器是常用的附件,请教一下它们和连接件的密封面和密封方式,是用组合垫还是O型圈。谢谢!

请教一下和连接件的密封面和密封方式

请教一下和连接件的密封面和密封方式

请教一下和连接件的密封面和密封方式

请教一下和连接件的密封面和密封方式
  • 打卡等级:论坛老炮
  • 打卡总天数:1304
  • 打卡总奖励:4124
发表于 2016-7-10 20:55:30 | 显示全部楼层
使用环境,连接处的工作压力多少?一般都是组合垫的多
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:147
发表于 2016-7-10 20:58:54 | 显示全部楼层
从实物图片看应该用组合垫。
回复

使用道具 举报

发表于 2016-7-11 16:42:34 | 显示全部楼层
使用o型圈必须要有o圈槽,要不是封不住的
回复

使用道具 举报

发表于 2016-7-11 23:48:02 来自手机 | 显示全部楼层
紫铜垫从实物图片看
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:127
  • 打卡总奖励:348
 楼主| 发表于 2016-7-12 17:07:58 | 显示全部楼层
本帖最后由 cyxz 于 2016-7-12 17:11 编辑

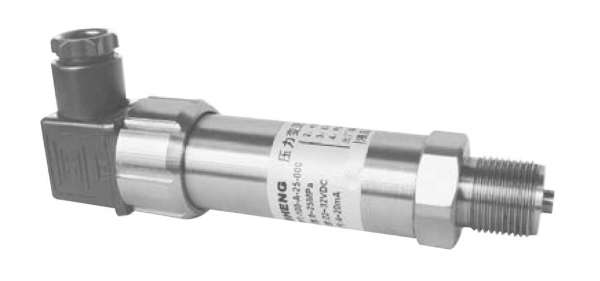

压力变送器连接螺纹根部比螺纹处细,用组合垫会晃荡

端部的小凸台是干什么用的?没有凸台也可以出加工阻尼孔啊,进口产品有的就没有小凸台
回复

使用道具 举报

发表于 2016-10-24 13:28:44 | 显示全部楼层
可以考虑组合垫
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:102
  • 打卡总奖励:316
发表于 2016-10-28 21:04:05 | 显示全部楼层
用组合垫,密封不好容易损害,一般这种开关本身有密封
回复

使用道具 举报

发表于 2016-10-28 22:18:03 | 显示全部楼层
金鸡独立类密封皆用组合垫,因为不用加工O形圈槽子。但很多零件,比如换向阀底面有四个孔,若用四个组合垫,则高度不同,封不住。所以单孔一般用组合垫。


我这是从理论上提高你,不象上面这些画图工,知其然不知其所以然。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:127
  • 打卡总奖励:348
 楼主| 发表于 2016-11-22 22:23:13 | 显示全部楼层
实际情况是,螺纹牙顶比六方根部圆柱直径大,当使用组合垫时,在密封端面位置“晃荡”,这种情况需要用手扶持到中间位置。不然就会偏心的很厉害。这种情况合理吗?
回复

使用道具 举报
