新人求助，求问图中电磁阀两个位置时先导溢流阀的实现的功能

maomaosp · 发表于 2016-7-16 16:43:46

图中3DT在两个位置时，先导溢流阀实现的功能是什么，x、y、z口分别是什么口，求高人指点。

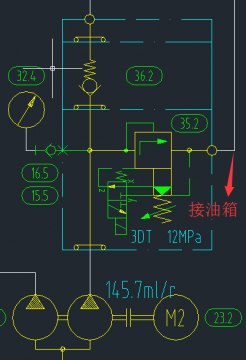

液压原理图

maomaosp · 发表于 2016-7-16 16:56:45

自顶……………………

许雷 · 发表于 2016-7-16 22:53:11

此阀为常闭电磁溢流阀，当电磁阀不得电时阀是在设定压力下工作，当电磁阀得电阀是卸荷状态下工作的

silence597 · 发表于 2016-7-17 00:30:57

两位三通电磁阀失电时系统有压力，得电泄荷。x,y,z是两位三通电磁阀的三个口

maomaosp · 发表于 2016-7-17 08:55:09

许雷发表于 2016-7-16 22:53
此阀为常闭电磁溢流阀，当电磁阀不得电时阀是在设定压力下工作，当电磁阀得电阀是卸荷状态下工作的

谢谢，{:7_283:}~~

maomaosp · 发表于 2016-7-17 08:57:09

许雷发表于 2016-7-16 22:53
此阀为常闭电磁溢流阀，当电磁阀不得电时阀是在设定压力下工作，当电磁阀得电阀是卸荷状态下工作的

非常感谢~~{:8_272:}

德国战车 · 发表于 2016-7-17 22:03:36

此阀为常闭电磁溢流阀，当电磁阀不得电时阀是在设定压力下工作，当电磁阀得电阀是卸荷状态下工作的
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-44205-1-1.html

lygbeyondgod · 发表于 2016-7-18 15:44:08

这是一个电磁卸荷阀，一般用来无负载启动保护泵和电机
