紧凑高性能

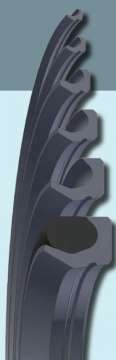

特瑞堡密封系统，新型VL Turcon Roto VL Seal是一种紧凑型高压密封件，可用于有限的空间或安装到标准的O形圈沟槽里，是理想的旋转应用密封产品。

Turcon Roto VL Seal旋转密封件是基于Turcon VL Seal而开发的一种密封件, 二者都是由一个L形的Turcon密封件构成，通过静态O形圈进行增能。其采用的非对称单作用密封件设计，优化了在各种压力和界面速度条件下的密封性能。

特瑞堡密封系统丹麦赫尔辛格公司产品经理托马斯•桑德霍尔特(Thomas Sandholdt)表示，“由于新型 Turcon Roto VL Seal;采用了紧凑的设计方式，与传统的旋转密封件相比，其独特之处在于可以适用于更小的空间。在首选标准O形圈沟槽时，这种密封件也是一个很好的选择。”

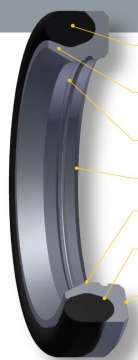

Turcon Roto VL Seal的功能和优点：

弹性体O形圈
• 高度的灵活性可以满足硬件公差
• 高度的静态密封性消除了沟槽内的液体流动现象
• 弹性体材料可以满足各种各样的操作环境条件
稳定翼
• 保持O形圈在不加压时处于正确位置
• 有助于压力从O形圈转移至密封唇
• 稳定密封件结构
圆形润滑沟槽
• 增加动态接触面积的润滑性
• 减少接触面积降低摩擦
后侧倒角
• 防止密封材料挤出至径向间隙
密封唇压力释放
• 优化的密封唇位置保证了更高的密封效率
• 较短的动态接触面确保低摩擦和短扭矩
成型的O形圈接触面
• 稳定密封沟槽里的O形圈位置
• 确保压力向动态密封唇的良好转移
• 防止O形圈偏转
稳定的沟槽接触
• 密封件轮廓合理，与密封沟槽壁完全接触，密封件位置
稳固
• 防止密封材料过早地径向挤压间隙

应用范围广泛
Turcon Roto VL;旋转密封件主要用于存在旋转、环转或
螺旋等运动的操作环境中，用以在中等至偏高系统压力的
条件下提供持续密封性能。
新型Turcon Roto VL Seal 旋转密封件的应用示例如下：
• 压机
• 机床
• 液压旋转器
• 注塑机
• 阀轴
• 食品加工(搅拌机和混合器)
• 液压转向单元
• 林业机械和起重机
• 装卸设备中的旋转装置
• 叶片传动装置/马达
• 液压马达
• 液压泵
• 螺旋桨式推进器
• 远程控制车辆(ROVs)

操作方法
与其他基于滑动密封件的O形圈一样，对Turcon
Roto VL密封件O形圈的初始挤压，可以确保
密封端面和对应界面之间有足够的接触压力，
使得低压力状态下即可保证接触的紧密性。随
着系统压力的增加，O形圈和密封件将压力传
向密封面，可以确保各种压力环境下的密封效
率。在极高的压力环境中，配合表面的接触面
积逐渐增加，可以避免密封件和配合表面间产
生过高的应力。
Turcon Roto VL Seal旋转密封件
技术数据
工况
运动：
旋转、间歇性或摆动运行速度为2米/秒(6.5英尺/秒)
压力：
高达30兆帕(4350磅/平方英尺)
短时或静态压力为40兆帕(5800磅/平方英尺)
温度：
Turcon材料：零下40摄氏度至零上120摄氏度(零下40华氏度至零上248
华氏度)视O形圈材料而定，静态温度可达200摄氏度/392华氏度
ZurconZ52：零下40摄氏度至零上80摄氏度(零下40华氏度至零上176
华氏度)视O形圈材料而定，短时或静态温度可达100摄氏度/212华氏度
Zurcon Z80：零下40摄氏度至零上60摄氏度(零下40华氏度至零上140
华氏度)视O形圈材料而定，短时或静态温度可达80摄氏度/176华氏度
介质：
液压油、水基液体、空气和气体(取决于密封件的材料)
