螺纹插装阀单次开关压降明显

[复制链接]
发表于 2016-7-18 16:49:04 | 显示全部楼层 |阅读模式

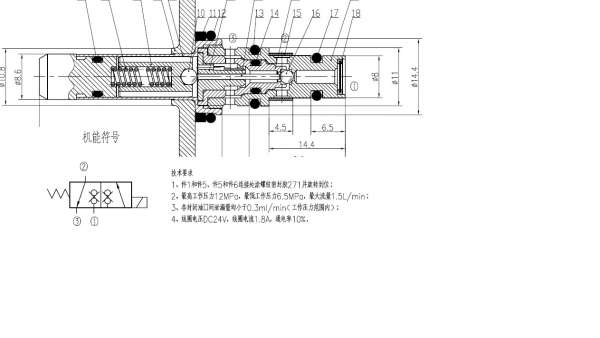

此阀为2位3通阀,新阀在测试阶段单次开关压降只有3BAR左右(系统压力约为86BAR),但使用一个星期后单次开关压降就要损失很多,压降会达到30-40BAR(系统压力也是86BAR),当然是整个容积是很小的,为的是测试阀的反应度,请论坛里的高手能指点一二,如能解决,愿给予酬金,不为铜臭,只为感激.....寻求大神..

螺纹插装阀单次开关压降明显

螺纹插装阀单次开关压降明显
发表于 2016-7-18 19:17:46 | 显示全部楼层
本帖最后由 十年误国 于 2016-7-18 19:19 编辑

我不识图,看不懂你这结构,两位三通?设计得比较烂,设计者没有起码的简化意识,里边无谓的镶件过多。运动部分结构也较复杂,所以易出问题。至于问题具体出在哪,因为咱不识图,看不懂,所以无从分析。

压降大无非是通径变小的原因。

两球中间中间是什么玩意,杆子,还是油孔?O形圈14包的是什么玩意,运动件?或静止的镶件?右边的球往哪动,我看动不了呀,油不能向右通,怎么个三通。

看不懂结构。很少人用这玩意,要实现两位三通不如用电磁阀了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:35
发表于 2016-7-18 22:54:49 | 显示全部楼层
压力损失大,只能是说过油面积小了,过油面积小的原因是2口的过滤网被杂质堵塞引起的,是否你的液压油过脏
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:35
发表于 2016-7-18 22:56:07 | 显示全部楼层
楼主说明一下那个口是进油口,那个口是泻油口
回复

使用道具 举报

 楼主| 发表于 2016-7-19 10:35:39 | 显示全部楼层
caiqitao79 发表于 2016-7-18 22:56
楼主说明一下那个口是进油口,那个口是泻油口

通电时,1号口是进2号回,不通电,2进3回
