一个液控比例阀有关的弹簧的计算

水魇 · 发表于 2016-7-22 15:33:02

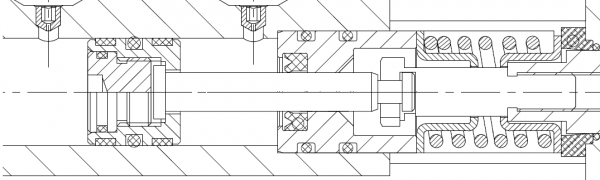

有张电液控的多路阀后盖简图，楼主越搞越迷糊，最左边那个类似无杆腔的地方受力压缩弹簧，弹簧应该怎么算啊？或者弹簧受到的力是哪部分的？

sdr · 发表于 2017-3-15 09:34:28

你们有力士乐M6系列的吗，有的话告知一下，我们要用。谢谢。

wyl1988 · 发表于 2016-9-8 09:06:36

哈维的结构吧，装配完以后就确定了阀芯的开启压力，根据阀芯的位移计算出需要的最大的控制油压

nflzhang · 发表于 2016-9-4 18:04:43

1、弹簧在安装完成之后的预压缩力大于（主阀杆和阀体之间的摩擦力+先导控制活塞支撑环和O型圈与先导端盖内孔的摩擦力+先导连接轴与Y圈之间的摩擦力+回油背压和液动力对阀杆的作用力）；
2、弹簧的先导控制压力你们肯定是设计主阀的时候就定好了(比如说：6-19BAR)，你的主阀杆直径和行程定好了，对应弹簧的力还有什么不可以计算的呢（二个极限工作位置直接计算）；
3、关于液动力和背压对阀杆的影响，最好流场仿真和试验计算。先设计，再测试改进。

DQB · 发表于 2016-8-30 11:42:58

这种结构派克有类似的。在阀芯上装一根弹簧，弹簧座抵在阀体和控制腔固定为中位。两个弹簧座的距离就是阀芯的行程。

液压伞兵 · 发表于 2016-8-29 20:46:14

这个是哪个厂家的，比较奇特

水魇 · 发表于 2016-7-22 15:35:12
