求AMESim大神指导，谢谢！

时光若止 · 发表于 2016-8-11 15:31:01

在用AMESim软件中的平面机械库建模时，怎么修改其模型的造型？？？

如何修改成挖掘机外形

yiliya · 发表于 2016-8-11 16:06:02

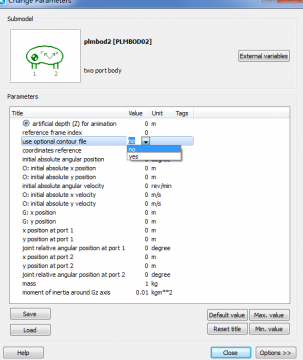

1 你可以增加几个外轮廓点，虽然不起作用但是可以美化你的造型 2 在参数设置这块有一个use optional contour file 你可以选择 yes 然后在导入一个外轮廓曲线这样模型的形状就按照这个外轮廓曲线来取得。

时光若止 · 发表于 2016-8-11 16:47:28

怎么导入外轮廓线呢？谢谢您的指导！

时光若止 · 发表于 2016-8-11 16:49:09

yiliya 发表于 2016-8-11 16:06
1 你可以增加几个外轮廓点，虽然不起作用但是可以美化你的造型 2 在参数设置这块有一个use optional contou ...

谢谢您的指导！能向您请教下怎么样导入外轮廓线么？谢谢

yiliya · 发表于 2016-8-13 17:42:14

第一步现在元件轮廓选项里面选择 yes

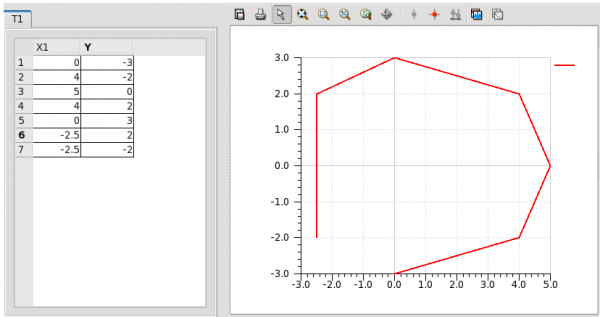

第二步将外轮廓数据以取点的形式保存成 data格式（可以采用软件里面自带的table editor）
第三步将生成的 data文件的路径添加进去

ledge · 发表于 2016-8-13 18:42:42

可以将各工作装置的3D模型导入，会更形象。

ledge · 发表于 2016-8-13 19:18:47

RE: 求AMESim大神指导，谢谢！

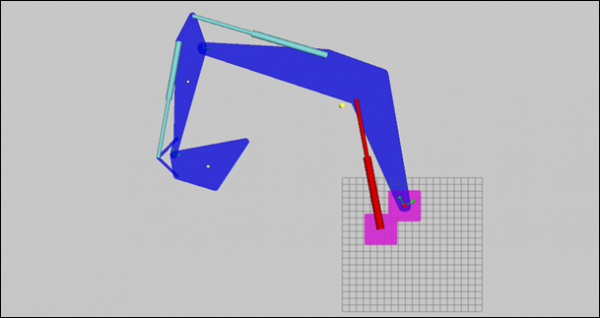

通过定义轮廓可以做到如下程度：

RE: 求AMESim大神指导，谢谢！

若想更形象，可导入3D模型。

小跟爸爸 · 发表于 2018-4-14 23:59:24

ledge 发表于 2016-8-13 19:18
通过定义轮廓可以做到如下程度：

你好，我有关于平面机构的问题请教你，QQ759059246

小跟爸爸 · 发表于 2018-4-15 09:03:40

ledge 发表于 2016-8-13 19:18
通过定义轮廓可以做到如下程度：

怎么导入3D模型呢

tczz · 发表于 2020-1-2 14:38:55

本帖最后由 tczz 于 2020-1-2 14:39 编辑

yiliya 发表于 2016-8-13 17:42
第一步现在元件轮廓选项里面选择 yes
第二步将外轮廓数据以取点的形式保存成 data格式（可以采用软件里 ...

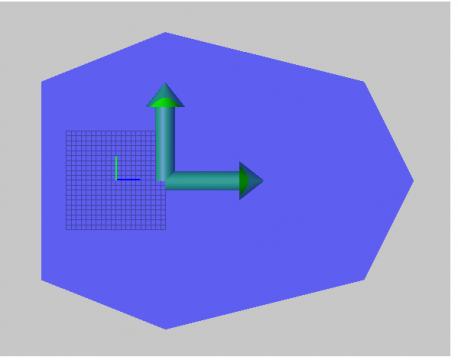

你好。我在做这个外轮廓表格时出现这样的问题：请问大神这怎么处理啊

x轴严格单调被打破
