力士乐液压泵A10V028压力跳动

walterzyc1986 · 发表于 2016-8-19 21:52:01

目前钻机上用的这款液压泵，当油缸做动作时，假如我溢流阀设定压力是16MPa.压力表显示压力刚到10MPa压力突然就跳动一两下变为0了，此时泵上的內泄口连接到油箱的油管喷很大的油，请教大神们是怎么回事？先行谢过！

15641785500 · 发表于 2016-8-19 21:59:21

这款液压泵内泄。

液压伞兵 · 发表于 2016-8-19 22:03:55

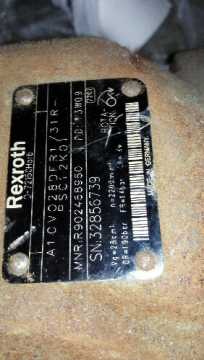

具体的型号，看看控制方式

aliolion · 发表于 2016-8-20 08:34:16

钻机上用这种泵应该是控制方式和阀不匹配。你用的多路阀是什么机能的？

walterzyc1986 · 发表于 2016-8-20 20:35:44

aliolion 发表于 2016-8-20 08:34
钻机上用这种泵应该是控制方式和阀不匹配。你用的多路阀是什么机能的？

这个钻机我已经用了两年多了，之前一直没出现过这个问题，最近两台钻机都出现了这个现象，系统的大概原理图是，从液压泵出来的油经过高压滤清器，然后接到集成阀块上，首先要经过一个先导流量阀，然后接到一个节流阀上，节流阀再分两路，一路到先导比例溢流阀，一路接到液压泵的控制口上，整个电路由PLC控制.

walterzyc1986 · 发表于 2016-8-20 20:42:40

液压伞兵发表于 2016-8-19 22:03
具体的型号，看看控制方式

见下图，在主进油上接个流量阀，再接上个节流阀，节流阀分两路，一路到先导比例溢流阀，一路接到液压泵的压差阀控制口上

aliolion · 发表于 2016-8-21 09:54:09

是某一片阀操作油缸动作出现这种情况，还是所有阀操作都有这个现象？先导溢流阀检查过没？清洗一下

walterzyc1986 · 发表于 2016-8-22 06:31:03

aliolion 发表于 2016-8-21 09:54
是某一片阀操作油缸动作出现这种情况，还是所有阀操作都有这个现象？先导溢流阀检查过没？清洗一下

这个集成阀块上有七八个电磁换向阀，每个阀做动作，泵都会跳，溢流阀也换新的了.

aliolion · 发表于 2016-8-22 09:29:14

你说的溢流阀换了，换的泵上的还是进油片上的，还是各个操作片上的？

walterzyc1986 · 发表于 2016-8-22 13:39:44

aliolion 发表于 2016-8-22 09:29
你说的溢流阀换了，换的泵上的还是进油片上的，还是各个操作片上的？

溢流阀是安装在集成阀块上的，泵上只有个压差阀，这两天我开始换了一台泵，压力还是跳，后来又换了一个泵，现在不跳了，所以应该还是泵的问题，现在主要是想不明白，为什么泵会压力跳动，同时內泄口的油很大嘛，这个油是哪里出来的？
