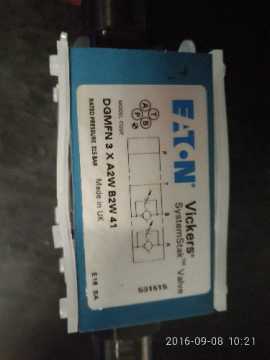

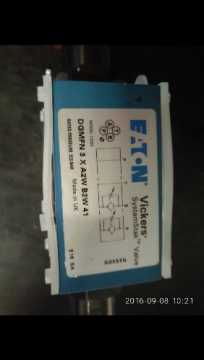

节流阀四个接口

wanlinian · 发表于 2016-9-8 12:17:08

最左侧，那位有啥用啊。

hwb976818 · 发表于 2016-9-8 12:18:40

A、B油口双向节流

hwb976818 · 发表于 2016-9-8 12:24:03

这是叠加式双向节流阀，阀块来的高压油由P口到液压阀，液压阀通过换向到P-A或P-B，再经过节流阀到执行元件，执行元件的回油经过节流阀到换向液压阀再到T口回液压阀块，最后回油箱。

不能称为双向节流阀，并且可以实现进油节流和回油节流，见楼下。发表于 2016-9-8 17:01

zzfjct · 发表于 2016-9-8 16:57:02

本帖最后由 zzfjct 于 2016-9-8 17:03 编辑

6通径叠加式双单向节流阀，配合附件O型圈垫板可实现A/B口的进油节流或回油节流。

duanran · 发表于 2016-9-8 17:01:50

左侧位即完全导通，右侧位为单向可调式节流。

mouses · 发表于 2016-9-9 12:50:40

叠加式的，看样本，阀侧和底板侧。

吸铁石 · 发表于 2016-9-10 08:14:52

　　@3#、@4# 俩怎么回事，奇怪的是，我看到的这个阀标识，AB口明明都是进油节流，接AB口的执行元件两个方向上都是可以通过调节进油节流来简易调速。

人生绚丽 · 发表于 2016-12-27 22:35:23

不知道，还有这样的节流阀吗，我接触的都是一进一出

zhanghaibowin · 发表于 2016-12-28 09:47:15

吸铁石发表于 2016-9-10 08:14
　　@3#、@4# 俩怎么回事，奇怪的是，我看到的这个阀标识，AB口明明都是进油节流，接AB口的执行元件两个方 ...

换向阀工作时,A口和B口的流向是不一样的,{:7_283:}
