amesim电磁阀建模

AMESim_ · 发表于 2016-9-9 11:48:39

本帖最后由 AMESim_ 于 2016-9-9 13:10 编辑

amwsim电磁阀建模

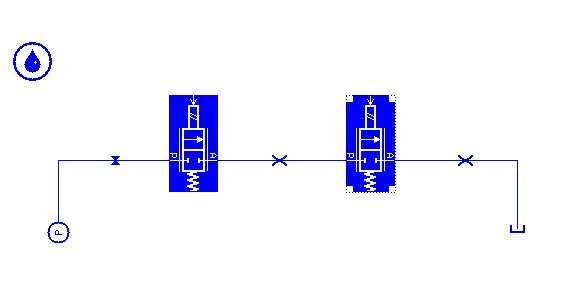

初学者请教这两个电磁阀怎么给控制信号呢，还有这个模型对不对啊，原理应该很简单，谢谢了

AMESim_ · 发表于 2016-9-9 14:01:31

顶一下

15852911786 · 发表于 2016-9-9 14:37:05

信号端设置随机信号，换向阀换向电流40mm，即给随机信号值40，即可实现切换，可以根据自己意愿设置

AMESim_ · 发表于 2016-9-9 17:44:34

15852911786 发表于 2016-9-9 14:37
信号端设置随机信号，换向阀换向电流40mm，即给随机信号值40，即可实现切换，可以根据自己意愿设置

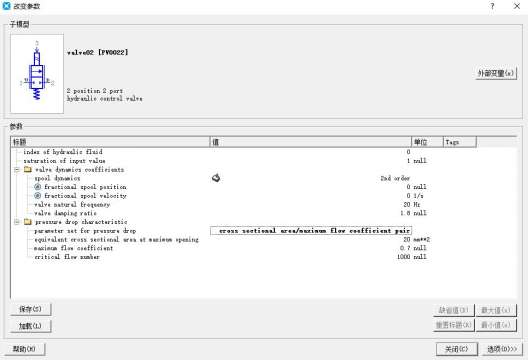

你好，请问这个阀的参数都该怎么设置呢，或者有没有什么资料可以看，帮助里的英文实在看不懂，谢谢

15852911786 · 发表于 2016-9-10 08:49:58

液压系统仿真进阶教程——梁全6.3节有提到这些问题，书中给出了这些参数的解释，及其重要性。但在具体仿真时，并没有设置。。。书中举例用的是HSV34模型，重点强调了阀芯抬肩与阀槽宽的参数设置。。。希望对能有所帮助。。。

AMESim_ · 发表于 2016-9-10 15:03:26

15852911786 发表于 2016-9-10 08:49
液压系统仿真进阶教程——梁全6.3节有提到这些问题，书中给出了这些参数的解释，及其重要性。但在具体仿真 ...

很有帮助，谢谢了
