在对液压锁仿真时，一副图使用球阀，另一幅使用锥阀，当设置换向信号为先气盛，然后回中位，最后反向。球阀图液压缸只上升，而且液压缸上升高度只有行程的1/3。而锥阀图液压缸在很短时间就达到行程最大值。我很不理解，，，，谢谢帮忙。。。

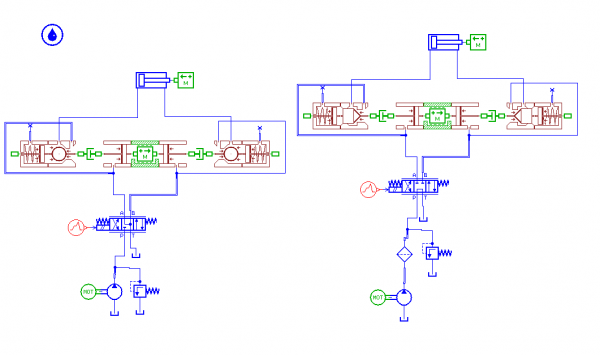

起重机支腿仿真图

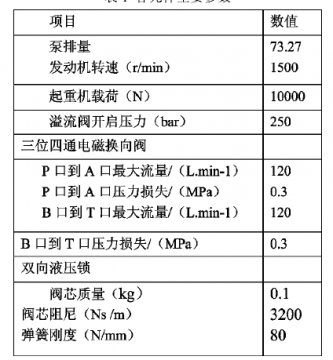

参数设置

441.79 KB, 下载次数: 7

售价: 5 金钱 [记录] [购买]

液压锁

duanran · 发表于 2016-9-10 10:53:24

看不太清楚。跟球阀和锥阀的特性有关，再分析一下球阀锥阀各自弹簧端的节流孔尺寸是否合适，仅供参考。

15852911786 · 发表于 2016-9-11 09:22:11

谢谢你，我试着调了一下球阀孔直径，没什么变化。。。。

yiliya · 发表于 2016-9-13 21:33:32

你的液压锁的模型建模有问题，无论是球阀还是锥阀弹簧腔都被你给堵死了，这样就形成了死腔，造成了阀芯不能动作。再着，液压锁是有两个球阀或者锥阀的所以是两个阀芯，因此应该是两个质量块，而你的却只有一个质量块。所以你的模型搭建的不对。

yiliya · 发表于 2016-9-13 21:43:12

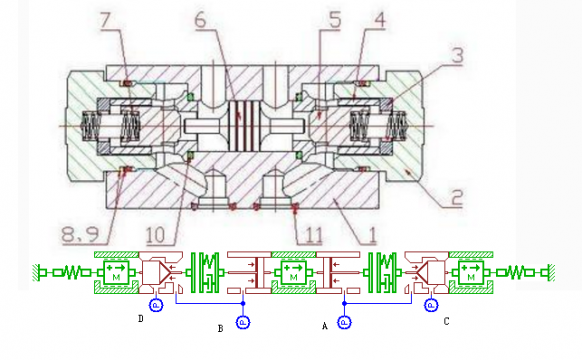

做了一个液压锁的例子你可以参考一下

15852911786 · 发表于 2016-9-14 08:23:46

你是怎么做的。。还有为什么需要3个质量块。。之前我都是抄文献，对于实物建模，一窍不通。。求推荐相关书籍。。。

15852911786 · 发表于 2016-9-16 15:04:15

yiliya 发表于 2016-9-13 21:33
你的液压锁的模型建模有问题，无论是球阀还是锥阀弹簧腔都被你给堵死了，这样就形成了死腔，造成了阀芯不能 ...

你能教我怎么建模吗？这是论文里抄来的。我想问，任意给一个液压阀，如何用hcd模型建模。。。或者说怎样判别别人建模的对错.....

再走一_KXw2R · 发表于 2016-10-29 15:42:14

15852911786 发表于 2016-9-16 15:04
你能教我怎么建模吗？这是论文里抄来的。我想问，任意给一个液压阀，如何用hcd模型建模。。。或者说怎样 ...

你能教我怎么建模吗？这是论文里抄来的。我想问，任意给一个液压阀，如何用hcd模型建模。。。或者说怎样判别别人建模的对错..

哥们，你会搭建模型了吗？或者有搜到相关搭建模型的资料？

15852911786 · 发表于 2016-10-30 08:51:47

好久没碰这个了，从论文里看来的。。。。
