寻求系统匹配及元件选型（供应）

Maxtum · 发表于 2016-9-19 21:22:19

我打算做一个便携式微型机械，考虑用液压传动，由于我是搞大型液压设备，对微型液压系统不了解，寻求帮助有意者请联系 15695528601

原理：用可充电电池作为动力源，电机作为动力输出，带动泵输出液压油，驱动液压油缸进行往复直线运动。

工况：间歇性工作，液压油缸行程510mm，单行程运动不超过10 S

持续工作时间：4小时以上。

体积要求：越小越好

要求如下：

一、液压泵

见附件计算表

二、电机

见附件计算表

备注：最好选择无刷电机。需考虑持续工作电机发热问题

三、蓄电池：

采用可充电锂电池，工作续航时间4h以上。

四、液压油箱

1、不考虑使用吸油滤芯

2、不考虑使用回油滤芯

最大负载F/N	1960
初定系统压力P/bar	50
油缸行程L/mm	510
伸出时间T/S	10




缸径D/mm	19.80
初定油缸缸径D/mm	40.00
杆径D/mm	25.00
面积差mm^2	765.38
系统流量Q L/min	3.84
反算系统压力P/bar	15.61
系统需要的功率P /Kw	0.12



选泵排量q ml/r	1.00
电机功率P1/ KW	0.50
电机扭矩 T/ Nm	0.31
电机转速n r/min	5000
系统流量Q L/min	4.275
伸出时间T/S	8.990315789
缩回时间T/S	5.478473684

duanran · 发表于 2016-9-19 22:47:34

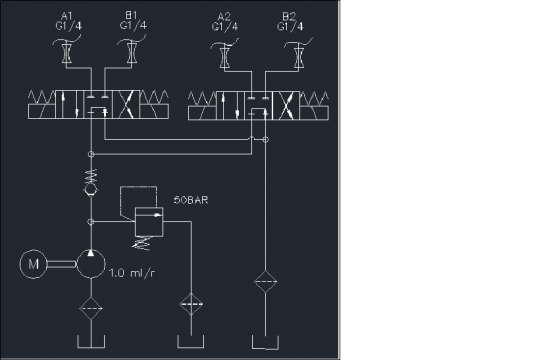

思路很好，原理图也不复杂。成本预计多少？接受进口件吗？还有数量多少套？

hwb976818 · 发表于 2016-9-20 09:57:46

理论派的高手，害死人啦！

lygbeyondgod · 发表于 2016-9-20 13:09:08

你是想找人做这个还是说想让人帮你选型？

﹏3、哖后° · 发表于 2016-9-20 15:42:13

你的系统还得改进啊兄弟

﹏3、哖后° · 发表于 2016-9-20 15:43:21

计算没问题系统还需要进一步优化改进理论和实际不一样，要结合实际的阀

hyc · 发表于 2016-9-20 18:11:33

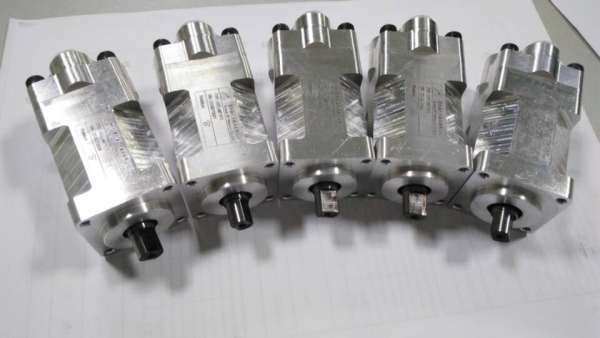

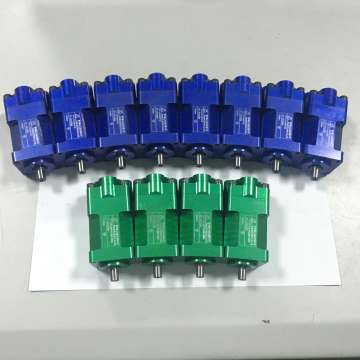

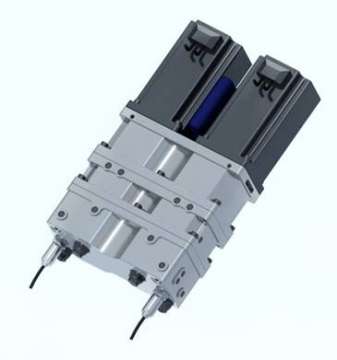

本公司在微型液压、特别是在要求超高功率密度的微型液压方面还比较擅长。请登录贵阳海之力液压有限公司网址 http://www.hzl-hydraulic.com了解本公司原创研发的微型高压柱塞泵，微型液压阀，微型油缸及微型液压站等相关资料。查看微型液压站请进入 http://www.hzl-hydraulic.com/show_33/650.html ，网上所列微型液压站采用两台伺服电机驱动两台微型双向高压柱塞泵，可连接到两个油缸，回路形式为闭式或半开半闭式。无需换向阀，依靠伺服电机旋向与转速的调节，实现油缸的启停、换向、以及无级调速功能。

hyc · 发表于 2016-9-20 18:46:50

本帖最后由 hyc 于 2016-9-20 18:50 编辑


﹏3、哖后° · 发表于 2016-9-22 10:48:56

就是动力单元啊

aliolion · 发表于 2016-9-24 08:33:35

这么小的功率推荐你使用电动推杆，价格便宜，结构简单
