HUSCO SX180原理

awepp

感謝回覆。
是
剛才又把產品說明書看了一下
大概可以肯定了，LS閥組就是一個溢流閥，構造很可能跟 插式 先導溢流閥幾乎一樣。
所以LSRV這個閥可以有限壓跟固定泄油的功能
為何它LS要改取在泵進口?
因為像一般的負載敏感閥，LS都會用掉各動作一些流量，所以 剛開始可能會不穩定。
甚至出現執行器倒退的現象。改取在進口就沒這問題。
最後不了解的是
固定泄油量就能達到固定減壓的效果?
也就是  只要固定LS洩油量，就能達到 LS一定比P還要低一個壓力?

zhanghaibowin

awepp 发表于 2016-10-20 12:02
感謝回覆。
是
剛才又把產品說明書看了一下

固定泄油量就能達到固定減壓的效果?
也就是  只要固定LS洩油量，就能達到 LS一定比P還要低一個壓力?

这句话说的不对,固定泄油量只是为了保证LS压力的稳定性,保证LS管线内油的流动性,对固定减压的影响微忽其微.至于保证LS压力比P低,这个完全是由泵上的低压待命弹簧设定和调节的.这个应该结合负载敏感多路阀与负载敏感泵一起思考和讨论,这样会更容易明白.

另外,您再回复的时候,可以在我的回复主题上回复,要不然我不知道您的留言...

awepp

zhanghaibowin 发表于 2016-11-1 09:34
固定泄油量就能達到固定減壓的效果?
也就是  只要固定LS洩油量，就能達到 LS一定比P還要低 ...

感謝回覆!
我大概懂了，LSRV對LS的減壓效果要不明顯，否則閥芯的壓差就會不穩。
LS的壓力可以簡單的看成P，而閥芯兩側壓差就是，泵的低壓彈簧壓。

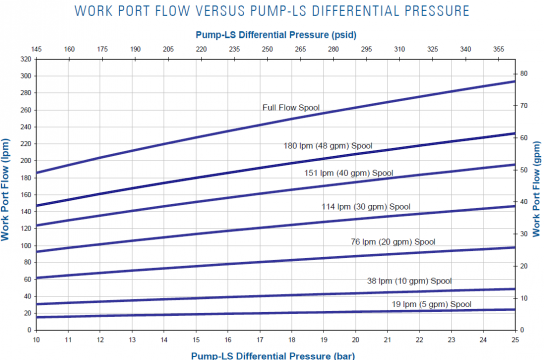

底下這張圖，PUMP-LS 壓差，是否就是低壓彈簧壓呢?

zhanghaibowin

awepp 发表于 2016-11-3 11:42
感謝回覆!
我大概懂了，LSRV對LS的減壓效果要不明顯，否則閥芯的壓差就會不穩。
LS的壓力可以簡單的看 ...

You are right .....
LSRV is the same as " Load Sensing Relief Valve" , do not mistake it as "Load Sensing Reducing Valve ".
The graph you captured refers to relationship between each kind spool 's flow rate and standby pressure

awepp

zhanghaibowin 发表于 2016-11-3 18:36
You are right .....
LSRV is the same as " Load Sensing Relief Valve" , do not mistake ...

可以請您解示一下，什麼是standby pressure嗎?

zhanghaibowin

awepp 发表于 2016-11-5 09:23
可以請您解示一下，什麼是standby pressure嗎?

P  pressure is just the standby pressure if LS pressure is zero . It also means that standby pressure is the pump outlet pressure without load ....

awepp

zhanghaibowin 发表于 2016-11-5 10:12
P  pressure is just the standby pressure if LS pressure is zero . It also means that standby press ...

ok!感謝您，了解了
