哈威比例阀换向问题

Jimbo1227 · 发表于 2016-10-19 16:44:20

本人电气方面不太懂，请教，选哈威的电液控制比例阀，样本看到控制电流与阀芯曲线为0-1A，我只知道电流越大阀芯开口越大，但是请问如何控制它换向呢？如果有动的大侠，麻烦再给我讲解下，电压又是如何控制换向的？谢谢！

zhanghaibowin · 发表于 2016-10-19 17:56:17

电流控制一般都是把电流范围从

zhanghaibowin · 发表于 2016-10-19 17:58:07

电流控制一般都是从中间分开.0-0.5A , 0.5-1A,电压一般都要分正负的,比如正负10V,你这个阀的电流要求挺特殊的,一般都是4-20mA的范围才是,你这个莫非要使用放大板???

凯德福小张 · 发表于 2016-10-19 21:00:40

传个样本大家帮你分析一下。

Jimbo1227 · 发表于 2016-10-19 21:23:40

zhanghaibowin 发表于 2016-10-19 17:58
电流控制一般都是从中间分开.0-0.5A , 0.5-1A,电压一般都要分正负的,比如正负10V,你这个阀的电流要求挺特殊 ...

是的好像要放大板，但是我怎么觉得不是分段呢？看图

Jimbo1227 · 发表于 2016-10-19 21:51:28

zhanghaibowin 发表于 2016-10-19 17:58
电流控制一般都是从中间分开.0-0.5A , 0.5-1A,电压一般都要分正负的,比如正负10V,你这个阀的电流要求挺特殊 ...

知道了它有两个线圈呵呵

凯德福小张 · 发表于 2016-10-19 23:06:09

比例阀必须配合比例控制器才能工作。控制这种比例阀的比例控制器有两个电流输出端口，分别对应两个电磁铁。根据外部的控制信号来确定从哪一个电流输出端口输出控制电流，和控制电流的大小。

aa5668982 · 发表于 2016-10-20 07:58:56

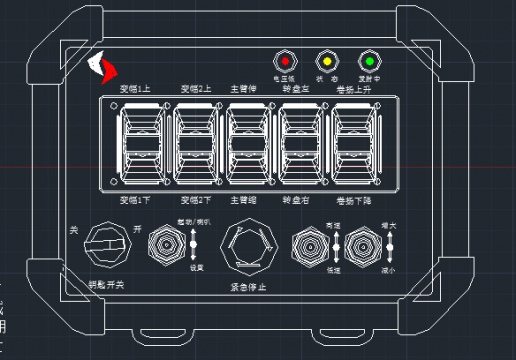

电控和手动一样有两个方向，往上就是控制A口往下就控制B口，图是遥控器面板图，可以加我微信15852872607

zhanghaibowin · 发表于 2016-10-20 08:07:30

Jimbo1227 发表于 2016-10-19 21:51
知道了它有两个线圈呵呵

{:7_277:}{:7_280:}{:7_280:}{:7_280:}

lc251025 · 发表于 2016-10-20 08:42:58

我们公司多路阀可以完全替代哈威
