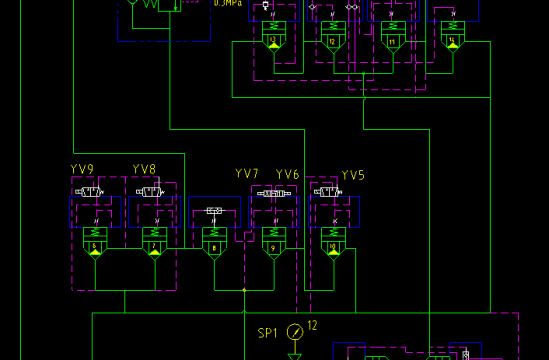

帮忙看下这个打包机，有个液压油路看不懂
当电磁铁YV1、YV2、YV7通电后，插件1、5关闭，插件2、4、8、9开启，油液经插件2、4、8进入主缸无杆腔，主缸有杆腔油液经过支撑阀29、插件9、8进入主缸无杆腔，系统处于差动快速运行。
电磁阀YV7得电，控制油路同样进9号插装阀C腔，主压回油管油路怎么把9号插装阀打开，10号为啥打不开
回油管油路一样能进10号插装阀C腔，也能进A腔
为什么9号能开，10号不能开

本帖最后由 zzfjct 于 2016-11-20 22:16 编辑

1，仅可见部分分析：插件6/7是带缓冲节流槽的无杆腔回油阀（2个插件并接原因不明），插件8是附加单向功能的无杆腔进油阀，插件9是有杆腔进油阀，插件10是带缓冲节流槽的有杆腔回油阀。
2，YV7通电时，插件8/9同时打开，由于双作用液压缸的面积比，导致有杆腔压力大于系统压力，即插件9的B腔压力大于C腔压力，在插件面积比合适的条件下，插件9将被强制打开，实现差动连接。
3，插件10的情况则与上述2有所不同，当YV7通电时，YV5不通电时，C腔与A腔同时连接无杆腔，由于C腔面积大于A腔面积，插件10是不会打开的。

是的，但插件9能打开是有条件的，即油缸的面积比（活塞面积/活塞杆面积）必须小于插件面积比（C腔面积/A腔面积），插件面积比最大为2。

请问楼上的哥们你能看到完整的图纸吗？我怎么看到的就是一块呢?楼主说的一些件我在图纸上大部分是找不到呢？？

是啊 上全图 包括零件型号表 图片要清晰，及上传CAD格式的

我也看不到全部，但楼主的问题只与插件6/7/8/9/10有关。

本帖最后由 zzfjct 于 2016-11-21 13:16 编辑

3楼的回复有点问题，需要B→A反向开启的插件一般应采用2:1面积比，这时对油缸面积比无要求，只要B腔压力略大于A/C腔压力即可。如果插件9采用其它面积比，则需要核算油缸有杆腔的增压作用于插件B腔时能否克服弹簧和摩擦力之和。
