求助一下，叠加阀怎么安装？

起个很俗的名字 · 发表于 2016-12-13 14:58:14

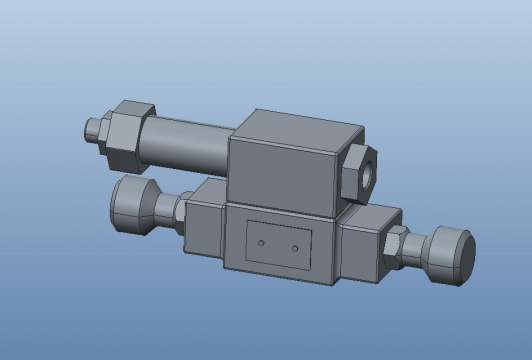

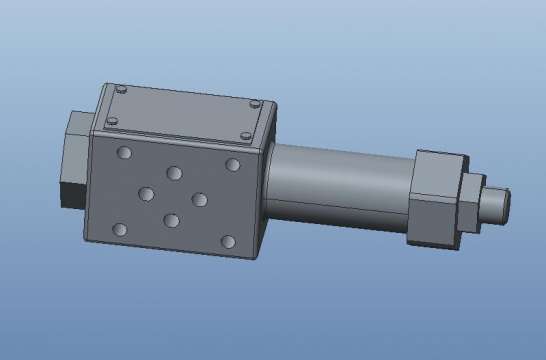

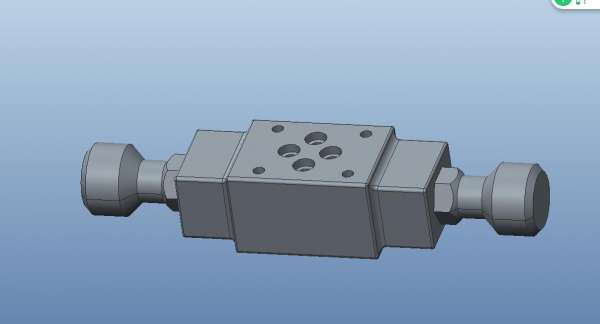

我想问一下，图中的叠加式减压阀想要和叠加式双单相节流阀叠加安装在一起，是不是不能像图里的那样，要在阀与阀中建加一块连接板吧？求大神

求助一下，叠加阀怎么安装？

叠加安装

hanxf · 发表于 2016-12-14 08:50:22

[url=]叠加阀产品说明.pdf[/url]

171.2 KB, 下载次数: 89

售价: 5 金钱 [记录] [购买]

ttgb521 · 发表于 2016-12-14 22:03:17

叠加阀看关联阀体是否有鸥型圈安装孔座…没有才会增加连接板…

caoyannan1986 · 发表于 2016-12-29 15:50:17

一般这样叠加的阀之间都有个固定密封的垫片，学名忘记了！

东子 · 发表于 2017-2-1 07:51:59

这个新买的双单向节流阀都带有有O型圈的垫片的了

fy1988 · 发表于 2017-2-2 17:49:10

只要孔一致就能用，一般电磁阀上自带O圈。孔的规格及配合有标准，可以查相关标准确认。

液压小董 · 发表于 2017-2-3 15:26:15

不用连接板吧，加端面密封圈即可

lafly · 发表于 2017-3-27 00:31:17

只要孔一致就能用，一般电磁阀上自带O圈。孔的规格及配合有标准。

tongyuan · 发表于 2017-5-24 21:38:58

带有O型圈的面朝下

o0西风0o · 发表于 2017-5-25 13:57:22

参考ISO 4401标准，四油口液压叠加阀底板安装标准
