初学者请教大神这个液压油路是怎么走的?详细讲一下

[复制链接]
发表于 2017-2-6 20:30:47 | 显示全部楼层 |阅读模式

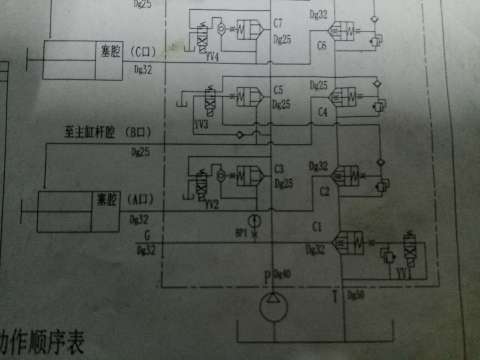

各位大神,初学者请教这是个插装阀油路,看不懂,请教大神讲解一下各个部件的作用以及怎么运行的?

初学者请教大神这个液压油路是怎么走的?详细讲一下

初学者请教大神这个液压油路是怎么走的?详细讲一下
  • 打卡等级:即来则安
  • 打卡总天数:201
  • 打卡总奖励:668
发表于 2017-2-7 08:21:11 | 显示全部楼层
不是有动作顺序表吗,,,,,,,,,,,,,,,,
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:48
发表于 2017-2-7 13:55:17 | 显示全部楼层
逻辑阀最好看了,就是通和断两种状态
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:48
发表于 2017-2-7 15:06:43 | 显示全部楼层
C1是电磁溢流阀,YV2通电,A口进油油缸上升,B口出油通过C4回油箱。YV3通电,B口进油油缸下降,A口出油通过C2回油箱。
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:812
  • 打卡总奖励:2376
发表于 2017-2-9 13:02:30 | 显示全部楼层
1.电机启动,所有电磁阀均处于失电状态,油泵经C1逻辑阀直接卸荷,塞缸无动作;
2.YV1得电,系统进入工作状态,此时系统的压力由YV1电磁阀左边的溢流阀决定;
3.YV2得电YV3失电,C3、C4逻辑阀C腔泄压,C5逻辑阀C腔进压,C3、C4动作C5无动作,压力油经过C3进入塞缸无杆腔且在压力过高时经C2溢流,塞缸有杆腔油液经过C4回T,塞缸升起;
4.YV3得电YV2失电,C3逻辑阀C腔进压,C5逻辑阀C腔泄压,C5动作C3无动作,压力油经过C4进入塞缸有杆腔,塞缸无杆腔油液先进入C2逻辑阀C腔,当无杆腔压力超过C2右边溢流阀设定值时,C2动作塞缸无杆腔回T,此时C2右边溢流阀设定值即塞缸下降的背压值;
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-2-15 19:12:58 | 显示全部楼层
牛奶加咖啡 发表于 2017-2-9 13:02
1.电机启动,所有电磁阀均处于失电状态,油泵经C1逻辑阀直接卸荷,塞缸无动作;
2.YV1得电,系统进入工作 ...

谢谢大神。。。谢谢大神
有问题再请教
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-3-20 21:06:07 | 显示全部楼层
牛奶加咖啡 发表于 2017-2-9 13:02
1.电机启动,所有电磁阀均处于失电状态,油泵经C1逻辑阀直接卸荷,塞缸无动作;
2.YV1得电,系统进入工作 ...

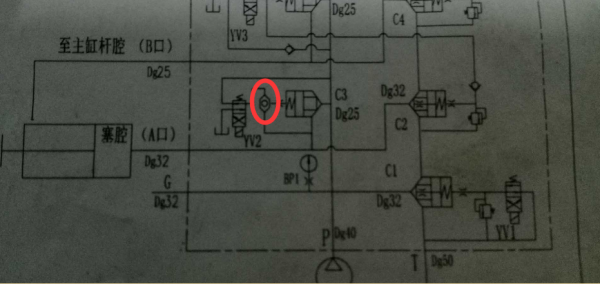

大神,红色圈圈里的那个是什么部件

点评

看成梭阀好了  发表于 2017-3-22 09:02
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2017-3-20 22:01:51 | 显示全部楼层
液压打包机 发表于 2017-3-20 21:06
大神,红色圈圈里的那个是什么部件

这个是梭阀,百度一下就知道了!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-3-3 08:25:00 | 显示全部楼层
牛奶加咖啡 发表于 2017-2-9 13:02
1.电机启动,所有电磁阀均处于失电状态,油泵经C1逻辑阀直接卸荷,塞缸无动作;
2.YV1得电,系统进入工作 ...

再请教一下,这个单向阀油路有什么作用?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-3-3 08:53:54 | 显示全部楼层
南通吴彦祖 发表于 2017-3-20 22:01
这个是梭阀,百度一下就知道了!

这两个插件那个是常开哪个是常闭?现在研究的有些头大。还望多多指教。

回复 支持 反对

使用道具 举报
