串联液压缸不同步，请各位支招

sean0783 · 发表于 2017-2-14 13:45:27

本帖最后由 sean0783 于 2017-2-16 13:00 编辑

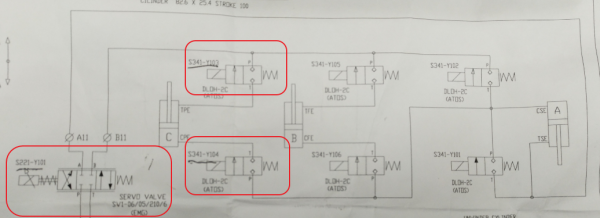

各位，如图中一个伺服阀，两个开关阀是同时得电。其余阀均关闭，现在出现的情况是A缸（负载大于C，与缸大小与C相同）运行及行程正常，C缸向缸杆侧一直偏移，最终偏移到最大。请大家看下什么液压问题会导致整个结果？

串联液压缸不同步，请各位支招

zhanghaibowin · 发表于 2017-2-15 10:46:29

无论A缸向任何方向运动,C缸都是向着有杆腔方向运行吗??

yangyangyang · 发表于 2017-2-15 14:54:01

你想要达到什么效果？

andyyan1985 · 发表于 2017-2-16 08:09:42

把问题说清楚一点了

sean0783 · 发表于 2017-2-16 12:57:44

zhanghaibowin 发表于 2017-2-15 10:46
无论A缸向任何方向运动,C缸都是向着有杆腔方向运行吗??

不是，A,C在伺服阀的控制下，左右运动非常频繁。且用手摸实际机械结构是在正确动作。但这样运行一段时间。C缸就慢慢想杆腔方向偏移。但也能跟随A动作。当C到达自己的限位，就无法动作了。需要重新手动回到原点。

sean0783 · 发表于 2017-2-16 12:58:40

yangyangyang 发表于 2017-2-15 14:54
你想要达到什么效果？

就是不知道什么原因会导致C运行正常，但慢慢的就自己回不原位了

sean0783 · 发表于 2017-2-16 13:03:42

andyyan1985 发表于 2017-2-16 08:09
把问题说清楚一点了

就是A，C在伺服阀的控制下，频繁的换向及高低速运动。但C每次动作都会稍稍偏向杠腔测。最终C到达机械极限。我就是不知道什么原因会导致整个问题。

游勇 · 发表于 2017-2-18 10:12:54

可能是液压缸尺寸式或泄漏量的微小误差做成。可偿试每个周期完成时，让液压缸C回到起点位置。

fisherliu · 发表于 2017-2-18 19:59:31

你的2位2通双截止电磁阀，用的是什么型号？先导还只直动式？

sean0783 · 发表于 2017-2-22 13:36:16

游勇发表于 2017-2-18 10:12
可能是液压缸尺寸式或泄漏量的微小误差做成。可偿试每个周期完成时，让液压缸C回到起点位置。

这样可以，但是会导致遗忘，产生废品
