气动比例减压阀AEMSim建模，各位大神求指导！

xiat · 发表于 2017-3-20 17:48:19

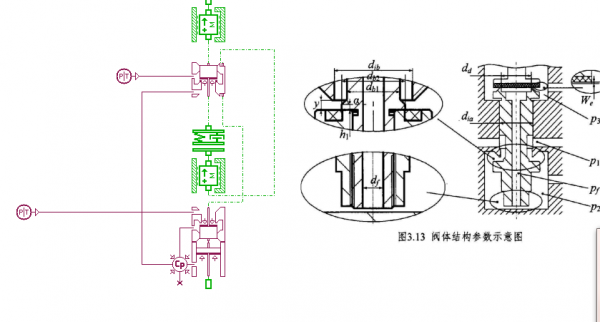

本人新手，刚学习AMESim，在对模型建模中发现找不到对应的子模型，请各位大神指导指导。谢谢各位！

p1处为进气口，p2处为控制口，p3处为溢流口。并且为锥阀。请各位大神指导建模思路或者建模成果。

叶子62 · 发表于 2017-3-20 22:20:01

我也刚开始学，完全摸不着套路，我想搞联合仿真来着

lihsing · 发表于 2017-4-20 11:22:44

只能自己用小原件做成超级原件吧

yiliya · 发表于 2017-4-23 14:29:10

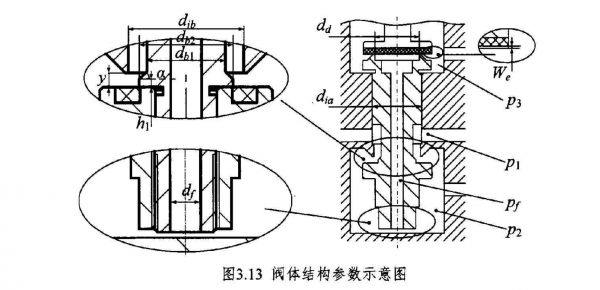

这个模型在气动系统里面特别用代表性，采用的是挡板阀的结构形式，整个模型中一共有两个阀口，下面一个是固定阀口即阀套不动阀芯在动上面的节流采用相对阀口，即阀芯和阀套都在动，因此建模的时候需要用到两个不同的节流元件
