定差减压阀

3 主题	7 回帖	21 积分

液压小学生

金钱: 31

积分: 21

发消息

发表于 2017-3-26 16:26:26 |福建| 显示全部楼层 |阅读模式

有人做过定差减压阀吗我根据查到的一些材料为什么都没流量？

定差减压阀

定差减压阀

相关帖子

回复

使用道具举报

3 主题	35 回帖	65 积分

液压小学生

金钱: 1413

积分: 65

发消息

发表于 2017-3-28 11:07:55 |北京| 显示全部楼层

本帖最后由 seahaven 于 2017-3-28 13:01 编辑

权作探讨

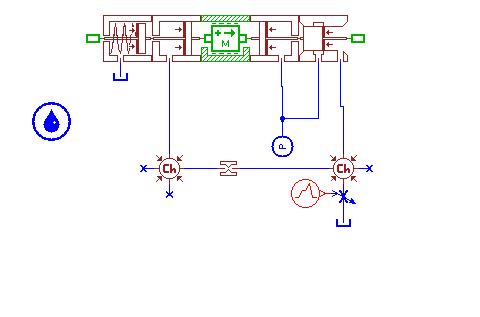

你这个模型，从原理上讲完全有可能实现定差减压的效果，弹簧力=（入口-次级压力）*敏感腔面积，力方向也没有问题；
问题可能出在了参数设置上吧，质量块的限位、敏感腔面积、可变节流口设置、减压阀口开度等；

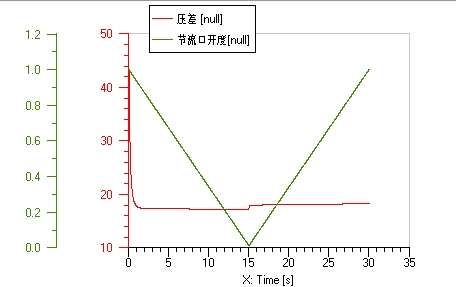

做了一个例子，敏感腔面积58.875，设置压差18bar,调节可变节流口开度，应该是具有等压差减压效果。

Ame-exercise.rar

1.29 MB, 下载次数: 16

售价: 5 金钱 [记录] [购买]
