本人菜鸟一只,最近正在学习AMESim仿真,试着仿真一回路,原理与仿真结果见图片。流量设定的是60L/Min,阀开启的瞬间为什么油缸1口的流量会超过60L/Min,而且超出很多??将重物举升一半停下来后发现油缸一口的压力波动很厉害,按理说应该是一个定值。请问各路大神帮忙分析下是哪里出问题,或者是什么参数设定的不对。

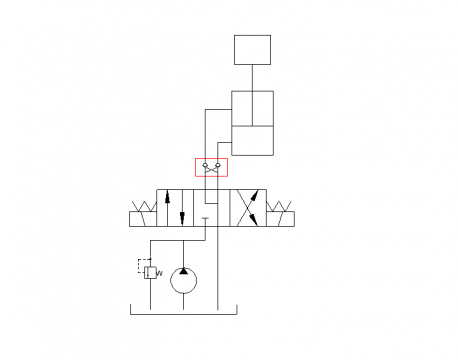

原理

原理

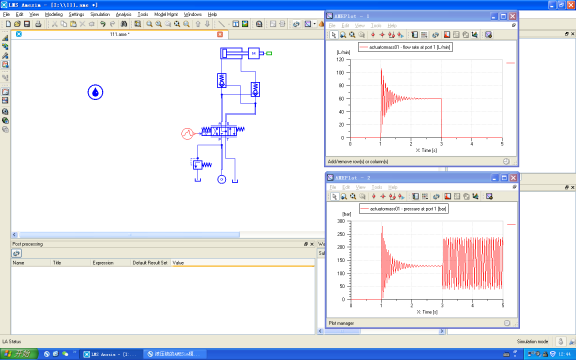

请教

请教


发表于 2017-6-10 10:52:52 | 显示全部楼层
这一由于你系统中的阻尼给少了 液压缸停止是压力不平衡会产生振荡 你可以增加液压缸的机械阻尼
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:965
  • 打卡总奖励:2840
 楼主| 发表于 2017-6-10 12:24:39 | 显示全部楼层
yiliya 发表于 2017-6-10 10:52
这一由于你系统中的阻尼给少了 液压缸停止是压力不平衡会产生振荡 你可以增加液压缸的机械阻尼

液压缸的机械阻尼就是子模型里面的摩擦力等这些参数吗?
