AMESim 液压原件工作原理问题

[复制链接]
发表于 2017-6-13 07:54:40 | 显示全部楼层 |阅读模式
最近刚刚接触了些液压的知识,正在做仿真,有个问题请教下大家。

AMESim 液压原件工作原理问题

AMESim 液压原件工作原理问题

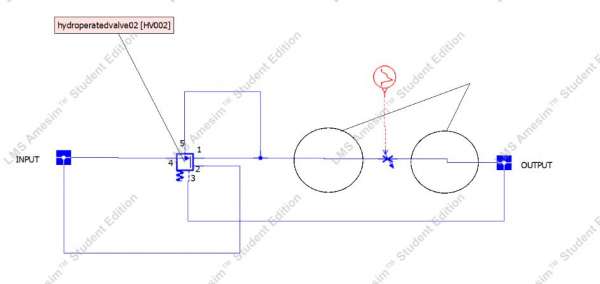

如图,HV002元件的工作原理我一直没看太明白。我的理解是这个元件是常开的,然后3口和5口的压力进行比较,根据结果调整箭头,箭头可以从1口向2口移动,开度就由大变小。这样可以控制压力大小,保持压力在一定范围。这样理解对么?

还有我画圈圈处原图是用的简单可压缩液压线,就是比正常粗一点的那种,请问这样做的原因是什么?为什么只在这一段用?

非常感谢大家!
  • 打卡等级:无名新人
  • 打卡总天数:12
  • 打卡总奖励:49
发表于 2017-6-14 10:05:02 | 显示全部楼层
从你的AMESim图看不出你的减压阀是先导式的还是直动式的,首先感觉你对减压阀的工作原理没有理解(不是液压专业的吧),一般工作中的减压阀阀口是处于常开状态,,通过进出口压力差和弹簧力比较来决定开口的大小,将出口压力控制在恒定值(不考虑误差的定值减压阀)。至于你说的连线粗细,是AMESim对管路的模拟,细线就是不考虑管路效应,粗线考虑(有好几种模型),对于先导式减压阀,阀口两端的线路(就是你画的圆圈内部的通道)都有一定空间,而且还有阻尼,所以为了仿真精确,一般都会加上管道,阻尼等其他元件,你这模型模拟减压阀就是过家家的,考虑的因素太少了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-14 18:46:05 | 显示全部楼层
xiaopeng15152 发表于 2017-6-14 10:05
从你的AMESim图看不出你的减压阀是先导式的还是直动式的,首先感觉你对减压阀的工作原理没有理解(不是液压 ...

非常感谢啊,我刚接触还需要多学习
