怎么保证油缸同步

  [复制链接]
发表于 2017-6-25 18:40:52 | 显示全部楼层 |阅读模式

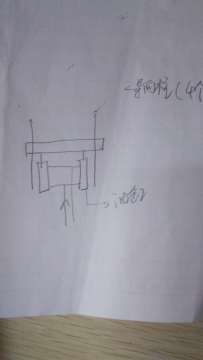

现有一个平台由四根导向柱导向,平台动力为两个油缸,油缸采用并联的形式,且管子长度一致,现在怎么保证油缸同步比较好一些,现情况是平台经常在导向柱卡死,可能是油缸不同步造成的。

怎么保证油缸同步

怎么保证油缸同步
  • 打卡等级:无名新人
  • 打卡总天数:6
  • 打卡总奖励:24
发表于 2017-6-25 23:39:04 | 显示全部楼层
1.液压同步马达  2.比例阀  3.分流集流阀  4.同步缸
都可以实现同步,建议前面2种方式实现同步,需要可以联系我微信18221112592
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:15
  • 打卡总奖励:59
发表于 2017-6-26 00:43:25 | 显示全部楼层
可能是机械同步中的导向衬套长度不足或工差错误。若不能加强机械强度,可试用分流/合流阀解决。
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:135
  • 打卡总奖励:381
发表于 2017-6-26 08:32:44 | 显示全部楼层
可以试试同步阀~~~~~~~
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2017-6-26 08:48:37 | 显示全部楼层
平台强度,油缸与平台连接强度高一些,可以取消导向。。我做过两油缸平台与四油缸平台,没有导向,没有分流装置,到现在为止都正常工作4年以上,别把系统做复杂了。。。
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:571
  • 打卡总奖励:1734
发表于 2017-6-26 09:15:48 | 显示全部楼层
有导柱的同步精度要求的很高,不是分流阀能达到的。建议考虑单缸设计。
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2017-6-26 09:23:10 | 显示全部楼层
简单一点的话就用分流集流阀,如果想再用好一点的就选同步马达,可以叫我qq详聊各种好处弊端1395049563
回复 支持 反对

使用道具 举报

发表于 2017-6-26 09:25:54 | 显示全部楼层
这个主要看你的同步精度了,±5%以上的用分流阀、±1.5%-2.5%的用齿轮同步器、±0.7%-0.9%d可用柱塞同步器、<0.5%的用伺服传感器控制吧
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:495
  • 打卡总奖励:1363
发表于 2017-6-26 12:40:57 | 显示全部楼层
首先得知道液压缸的同步精度要求
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:34
  • 打卡总奖励:110
发表于 2017-6-26 13:56:14 | 显示全部楼层
一个同步马达就可以解决问题哦
回复 支持 反对

使用道具 举报
