amesim 气压仿真

[复制链接]

BingDeMing

发表于 2017-6-29 10:01:01 | 显示全部楼层 |阅读模式

本帖最后由 BingDeMing 于 2017-6-29 18:05 编辑

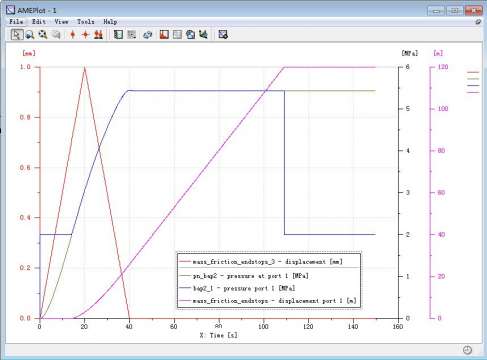

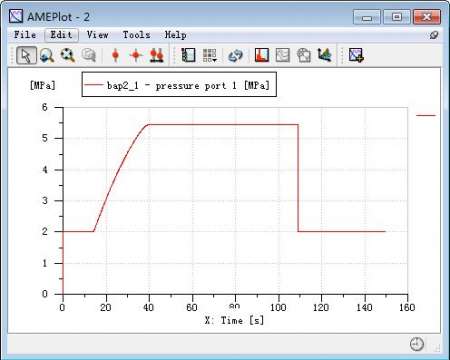

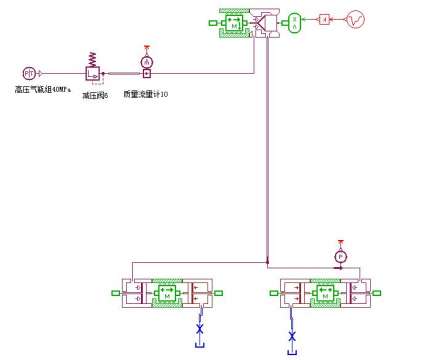

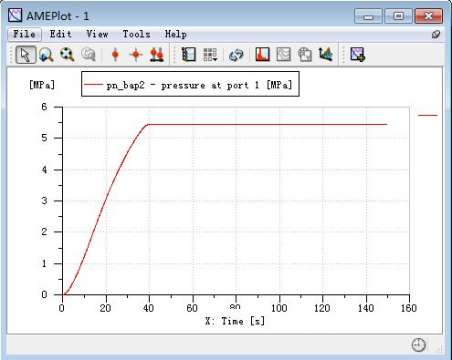

如图，当流量调节阀先打开后关闭的过程中，气压缸的压力不会降低，最后维持在一个固定值，只是为什么？缸体左面是液体，右边是气体，当流量阀打开时，气压缸体的压力先建立起来，压力与液体背压相等时，气体将液体排出，流量阀关闭后，由于没有气体补充，气压缸体的压力应该会下降最后与背压相等，可是仿真结果是气压缸体压力维持在一个恒定值，这是为什么？

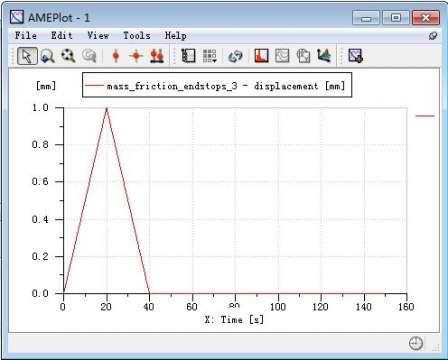

这是流量调节阀的位移
