减压溢流阀探讨

[复制链接]
  • 打卡等级:常驻居民
  • 打卡总天数:309
  • 打卡总奖励:670
发表于 2017-7-5 14:33:57 | 显示全部楼层 |阅读模式

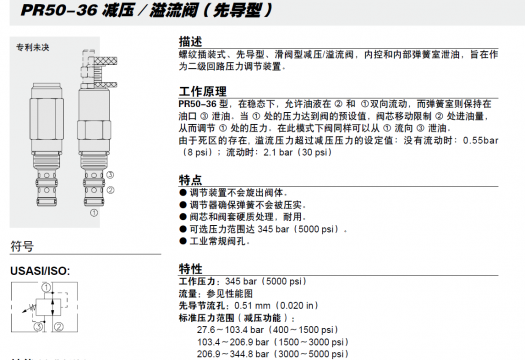

1、从海德福斯的样本中,减压溢流阀的3口是溢流作用的回油,但是在系统原理图上,3口却和负载敏感多路阀的LS口连接,不明白这其中的奥妙。

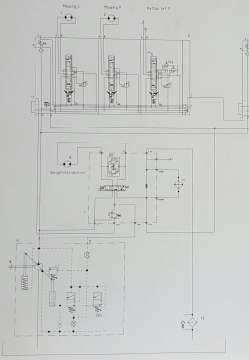

2、系统原理图中,变量的X口有2路信号油接入,一路引自泵的高压口,一路引自梭阀。这两路信号油在交汇处是否哪一路压力高,哪一路就进入X口,如果是这样,此处是否需要加入一个梭阀?

海德福斯减压溢流阀

海德福斯减压溢流阀

减压溢流阀探讨

减压溢流阀探讨
