求助~~~

[复制链接]
  • TA的每日心情
    郁闷
    2017-7-14 13:04
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-7-6 14:10:47 | 显示全部楼层 |阅读模式

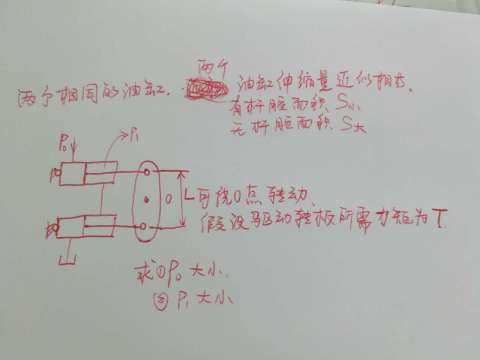

    一个简单的液压回路,有人认为油缸单边工作,有人认为油缸是双边工作,不知各位大神怎么看?
    请赐教!

    求助~~~

    求助~~~

  • TA的每日心情
    开心
    2016-10-14 17:50
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-7-10 08:25:32 | 显示全部楼层
    P0S大-2P1S小=2T/L ,给定的条件不足,所以只能确定两个压力之间的关系!
  • TA的每日心情
    郁闷
    2017-7-14 13:04
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2017-7-10 16:37:43 | 显示全部楼层
    zhanghaibowin 发表于 2017-7-10 08:25
    P0S大-2P1S小=2T/L ,给定的条件不足,所以只能确定两个压力之间的关系!

    条件不足?
    还需要什么条件呢?
  • TA的每日心情
    开心
    2016-10-14 17:50
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-7-10 19:08:20 | 显示全部楼层
    iyeya0910 发表于 2017-7-10 16:37
    条件不足?
    还需要什么条件呢?

    不用其它的条件了,P1=0就行。。。
  • TA的每日心情
    开心
    2016-10-14 17:50
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-7-10 19:26:23 | 显示全部楼层
    前两次的留言不对,以此次回复为准:P1=0,PO的压力是与转板的旋转角度相关的一个函数,转板角度越大,P0压力越高,假设压力可以无限升高,最终缸杆和圆心O会无限的接近于同一条线上。
  • TA的每日心情
    郁闷
    2017-7-14 13:04
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2017-7-12 21:07:55 来自手机 | 显示全部楼层
    zhanghaibowin 发表于 2017-7-10 19:26
    前两次的留言不对,以此次回复为准:P1=0,PO的压力是与转板的旋转角度相关的一个函数,转板角度越大,P0压 ...

    所以只有一个油缸是主动缸,另外一个油缸是从动缸,对吗?
  • TA的每日心情
    郁闷
    2017-7-14 13:04
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2017-7-12 21:08:44 来自手机 | 显示全部楼层
    iyeya0910 发表于 2017-7-12 21:07
    所以只有一个油缸是主动缸,另外一个油缸是从动缸,对吗?

    另外一个油缸是随动的~对吗?
  • TA的每日心情
    开心
    2016-10-14 17:50
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-7-13 08:06:57 | 显示全部楼层
    iyeya0910 发表于 2017-7-12 21:08
    另外一个油缸是随动的~对吗?

    第二个油缸无杆腔接直接连接油箱,什么作用都没有的。。。
  • TA的每日心情
    郁闷
    2017-7-14 13:04
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2017-7-13 10:44:05 | 显示全部楼层
    zhanghaibowin 发表于 2017-7-13 08:06
    第二个油缸无杆腔接直接连接油箱,什么作用都没有的。。。

    OK
    非常感谢!
    我还有个液压三点支撑的帖子,大神能帮我解答下吗?

    该用户从未签到

    发表于 2017-7-18 13:18:27 | 显示全部楼层
    iyeya0910 发表于 2017-7-13 10:44
    OK
    非常感谢!
    我还有个液压三点支撑的帖子,大神能帮我解答下吗?

    这是不正确的。实际应用中两个缸都必须是做功的,不然稳定性差。
