油缸导套该如何改进?

    [复制链接]
发表于 2017-7-10 17:06:29 来自手机 | 显示全部楼层 |阅读模式

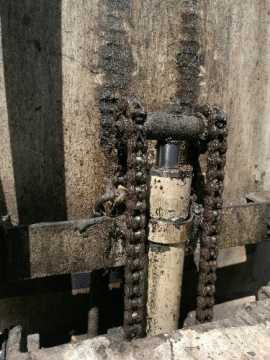

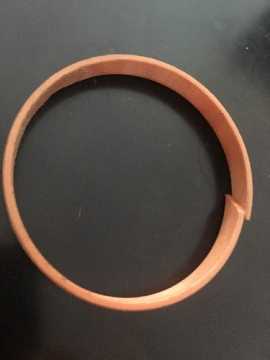

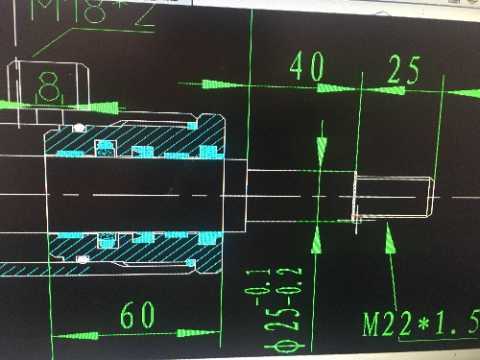

这种油缸是用在垃圾桶提升机上的,当活塞杆全部伸出倾倒垃圾时有一定径向负荷,所以现在的问题是,有少部分油缸用了十个月左右时会出现活塞杆受力面拉毛的情况。我现在设计的导向套内支撑是安装了两道电木支撑环,请问有这方面经验的朋友们有什么更好的方案可解决?感谢!
 楼主| 发表于 2017-7-10 22:56:28 | 显示全部楼层

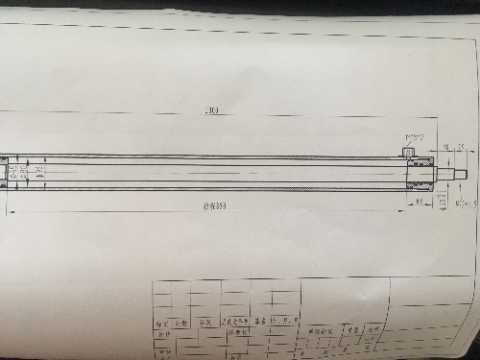

缸径80,杆径45,行程一般在800mm至1000mm!
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:571
  • 打卡总奖励:1734
发表于 2017-7-11 08:37:11 | 显示全部楼层
存在径向力的液压缸,拉伤的可能性大增,请关注专利——液压自动对中柱塞副,有可能解决你们的问题。
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:761
  • 打卡总奖励:2883
发表于 2017-7-11 10:15:30 | 显示全部楼层
我用过球铁套 感觉效果还是挺好的
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2017-7-11 10:19:21 | 显示全部楼层
油缸过定位,腰部或底部取消一个约束。减小行程与安装距的比值。支撑环是必要的,导套不要过长,没必要搞得那么复杂。
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:571
  • 打卡总奖励:1734
发表于 2017-7-11 21:22:23 | 显示全部楼层
请参考我的帖子:液压自动对中柱塞副专利技术在液压缸中的应用一文。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-7-12 21:15:01 | 显示全部楼层
canmao6304 发表于 2017-7-11 08:37
存在径向力的液压缸,拉伤的可能性大增,请关注专利——液压自动对中柱塞副,有可能解决你们的问题。

你的那个东东有没有用我不知道,但肯定不能包治百病!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-7-12 21:19:02 | 显示全部楼层
懒猫1963 发表于 2017-7-11 10:15
我用过球铁套 感觉效果还是挺好的

现在我把导套里的木制支撑环取消,用30mm长的复合耐磨铜套代替,有没有改观看后期效果!
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:324
  • 打卡总奖励:957
发表于 2017-7-26 20:16:17 | 显示全部楼层
导向带。   找本派克 或者Hallite样本 看看
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:79
发表于 2017-7-28 20:45:45 | 显示全部楼层
导向套的螺纹部分的O圈是没有用的;
更好下支撑环的材料,用PTFE+铜粉的那种
回复 支持 反对
