分析下这种结构漏油的有可能原因

[复制链接]

该用户从未签到

发表于 2017-7-11 11:24:13 | 显示全部楼层 |阅读模式
本帖最后由 xq13586941943 于 2017-7-11 11:25 编辑

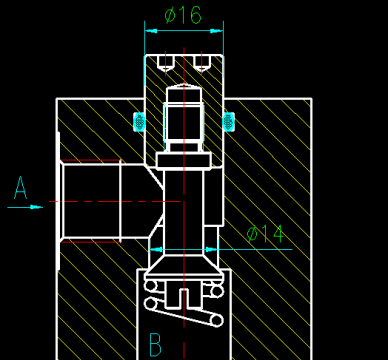

如图,B腔进油时密封良好;A腔进油,B腔基本有微渗漏,帮忙分析下可能哪些原因造成?

分析下这种结构漏油的有可能原因

分析下这种结构漏油的有可能原因
  • TA的每日心情
    擦汗
    2018-11-28 08:45
  • 签到天数: 21 天

    [LV.4]偶尔看看III

    发表于 2017-7-11 20:40:46 | 显示全部楼层
    没有完全关闭导致的吧?
  • TA的每日心情

    2016-5-4 20:59
  • 签到天数: 13 天

    [LV.3]偶尔看看II

    发表于 2017-7-11 22:57:40 | 显示全部楼层
    首先,没有绝对的不漏,只是在相对长的时间内泄露作用不明显体现。阀芯的锥面硬度,粗糙度,锥度等加工因素都会影响密封,阀孔台阶的倒角粗糙度,硬度,与阀芯配合锥度等都会影响密封。建议1.阀芯与阀孔的加工精度一定要上去。2.阀孔台阶处做局部硬度处理,提升些硬度。3.做一个与阀芯密封面相同的芯棒,装配前配套研磨

    该用户从未签到

     楼主| 发表于 2017-7-12 12:54:00 | 显示全部楼层
    MMYyeya 发表于 2017-7-11 22:57
    首先,没有绝对的不漏,只是在相对长的时间内泄露作用不明显体现。阀芯的锥面硬度,粗糙度,锥度等加工因素 ...

    A到B微渗,B到A无泄露(肉眼不可见),这个现象找不到原因在哪。你说的提高精度和提高硬度、研磨等工艺可以提高密封可靠性但应该不会导致两个口进油密封可靠性不一样
  • TA的每日心情

    2016-5-4 20:59
  • 签到天数: 13 天

    [LV.3]偶尔看看II

    发表于 2017-7-12 13:37:15 | 显示全部楼层
    由b到a阀芯压紧看压力,由a到b看弹簧力。
  • TA的每日心情

    2016-5-4 20:59
  • 签到天数: 13 天

    [LV.3]偶尔看看II

    发表于 2017-7-12 13:42:39 | 显示全部楼层
    压紧程度不一样。两个锥面密封,B到A情况下,可以有一定的自调心。而在A通B下,弹簧力还要克服压力,自调心力很低
    回复 支持 1 反对 0

    使用道具 举报

  • TA的每日心情

    2016-5-4 20:59
  • 签到天数: 13 天

    [LV.3]偶尔看看II

    发表于 2017-7-12 13:43:22 | 显示全部楼层
    我说的只是可能,仅供参考,相互学习。
  • TA的每日心情
    开心
    2015-11-7 10:48
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 2017-7-12 13:45:19 | 显示全部楼层
    A端进油时,阀芯的下受力面大于上受力面,这时就看你弹簧的预紧力了
  • TA的每日心情
    开心
    2022-9-14 14:11
  • 签到天数: 13 天

    [LV.3]偶尔看看II

    发表于 2017-7-13 11:14:14 | 显示全部楼层
    分析阀芯受力即可得出,明显密封受力不一样。。。
  • TA的每日心情
    开心
    2017-4-18 22:09
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-7-13 21:55:28 | 显示全部楼层
    换钢珠试就不会
